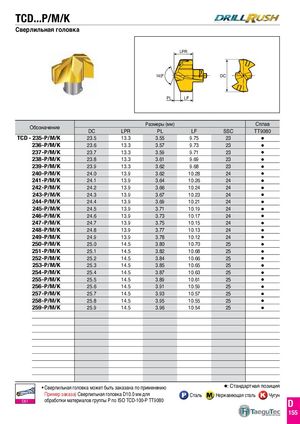

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 222

TCD...P/M/K
Сверлильная головка

LPR


140º DC


PL LF


Размеры (мм) Сплав
Обозначение
DC LPR PL LF SSC TT9080
TCD - 235-P/M/K 23.5 13.3 3.55 9.75 23 
236-P/M/K 23.6 13.3 3.57 9.73 23 
237-P/M/K 23.7 13.3 3.59 9.71 23 
238-P/M/K 23.8 13.3 3.61 9.69 23 
239-P/M/K 23.9 13.3 3.62 9.68 23 
240-P/M/K 24.0 13.9 3.62 10.28 24 
241-P/M/K 24.1 13.9 3.64 10.26 24 
242-P/M/K 24.2 13.9 3.66 10.24 24 
243-P/M/K 24.3 13.9 3.67 10.23 24 
244-P/M/K 24.4 13.9 3.69 10.21 24 
245-P/M/K 24.5 13.9 3.71 10.19 24 
246-P/M/K 24.6 13.9 3.73 10.17 24 
247-P/M/K 24.7 13.9 3.75 10.15 24 
248-P/M/K 24.8 13.9 3.77 10.13 24 
249-P/M/K 24.9 13.9 3.78 10.12 24 
250-P/M/K 25.0 14.5 3.80 10.70 25 
251-P/M/K 25.1 14.5 3.82 10.68 25 
252-P/M/K 25.2 14.5 3.84 10.66 25 
253-P/M/K 25.3 14.5 3.85 10.65 25 
254-P/M/K 25.4 14.5 3.87 10.63 25 
255-P/M/K 25.5 14.5 3.89 10.61 25 
256-P/M/K 25.6 14.5 3.91 10.59 25 
257-P/M/K 25.7 14.5 3.93 10.57 25 
258-P/M/K 25.8 14.5 3.95 10.55 25 
259-P/M/K 25.9 14.5 3.96 10.54 25 


• Сверлильная головка может быть заказана по применению : Стандартная позиция
Пример заказа) Сверлильная головка D10.0 мм для Сталь Нержавеющая сталь Чугун
обработки материалов группы Р по ISO TCD-100-P TT9080
D51
D
155
