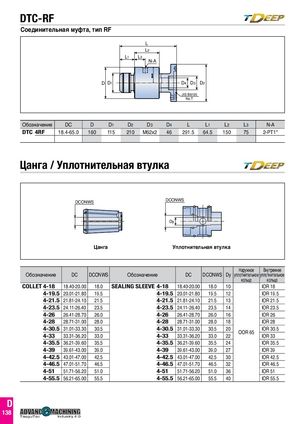

DTC-RF
Соединительная муфта, тип RF
D D1
L L 2 L1 L3 N-A
D4 D3 D2
JIS B6109 No.T
| Обозначение | DC | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | N-A | |
| DTC 4RF | 18.4-65.0 | 160 | 115 | 210 | M62x2 | 46 | 291.5 | 64.5 | 150 | 75 | 2-PT1" |
Цанга / Уплотнительная втулка
DCONWS DCONWS
Dy
Цанга Уплотнительная втулка
| Обозначение | DC | DCONWS | Обозначение | DC | DCONWS | Dy | Наружное уплотнительное кольцо | Внутреннее уплотнительное кольцо |
| COLLET4-18 | 18.40-20.00 | 18.0 | SEALING SLEEVE 4-18 | 18.40-20.00 | 18.0 | 10 | IOR 18 | |
| 4-19.5 | 20.01-21.80 | 19.5 | 4-19.5 | 20.01-21.80 | 19.5 | 12 | IOR 19.5 | |
| 4-21.5 | 21.81-24.10 | 21.5 | 4-21.5 | 21.81-24.10 | 21.5 | 13 | IOR 21.5 | |
| 4-23.5 | 24.11-26.40 | 23.5 | 4-23.5 | 24.11-26.40 | 23.5 | 14 | IOR 23.5 | |
| 4-26 | 26.41-28.70 | 26.0 | 4-26 | 26.41-28.70 | 26.0 | 16 | IOR 26 | |
| 4-28 | 28.71-31.00 | 28.0 | 4-28 | 28.71-31.00 | 28.0 | 18 | IOR 28 | |
| 4-30.5 | 31.01-33.30 | 30.5 | 4-30.5 | 31.01-33.30 | 30.5 | 20 | IOR 30.5 | |
| 4-33 | 33.31-36.20 | 33.0 | 4-33 | 33.31-36.20 | 33.0 | 22 | OOR 65 | IOR 33 |
| 4-35.5 | 36.21-39.60 | 35.5 | 4-35.5 | 36.21-39.60 | 35.5 | 24 | IOR 35.5 | |
| 4-39 | 39.61-43.00 | 39.0 | 4-39 | 39.61-43.00 | 39.0 | 27 | IOR 39 | |
| 4-42.5 | 43.01-47.00 | 42.5 | 4-42.5 | 43.01-47.00 | 42.5 | 30 | IOR 42.5 | |
| 4-46.5 | 47.01-51.70 | 46.5 | 4-46.5 | 47.01-51.70 | 46.5 | 32 | IOR 46.5 | |
| 4-51 | 51.71-56.20 | 51.0 | 4-51 | 51.71-56.20 | 51.0 | 36 | IOR 51 | |
| 4-55.5 | 56.21-65.00 | 55.5 | 4-55.5 | 56.21-65.00 | 55.5 | 40 | IOR 55.5 |
