Каталог TaeguTec токарные инструменты 2020 - 2021

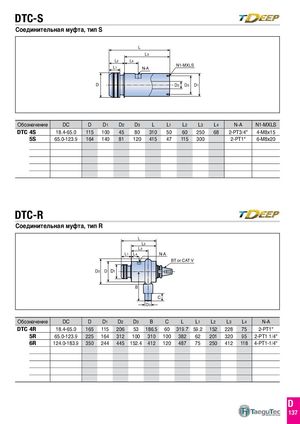

DTC-S
Соединительная муфта, тип S
D
L L3 L2 L4 L N1-MXLS 1 N-A
D 2 D3 D1
| Обозначение | DC | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L4 | N-A | N1-MXLS |
| DTC 4S | 18.4-65.0 | 115 | 100 | 45 | 80 | 310 | 50 | 60 | 250 | 68 | 2-PT3/4" | 4-M8x15 |
| 5S | 65.0-123.9 | 164 | 140 | 81 | 120 | 415 | 47 | 115 | 300 | 2-PT1" | 6-M8x20 |
DTC-R
Соединительная муфта, тип R
D2 D D1
L L3 L2 L1 L4
B
D3
N-A BT or CAT V
C
| Обозначение | DC | D | D1 | D2 | D3 | B | C | L | L1 | L2 | L3 | L4 | N-A |
| DTC 4R | 18.4-65.0 | 165 | 115 | 206 | 53 | 186.5 | 60 | 319.7 | 59.2 | 152 | 228 | 75 | 2-PT1" |
| 5R | 65.0-123.9 | 225 | 164 | 312 | 100 | 310 | 100 | 382 | 62 | 201 | 320 | 95 | 2-PT1 1/4" |
| 6R | 124.0-183.9 | 350 | 244 | 445 | 152.4 | 412 | 120 | 487 | 75 | 250 | 412 | 118 | 4-PT1-1/4" |
