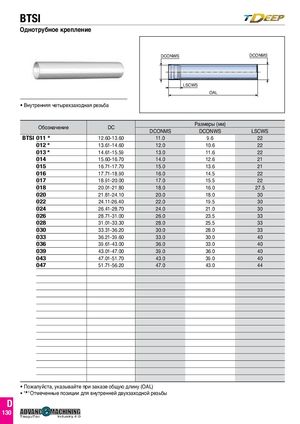

BTSI
DCONWS DCONMS
LSCWS OAL
- Внутренняя четырехзаходная резьба
| Об | DC | Размеры(мм) | ||
| означение | DCONMS | DCONWS | LSCWS | |
| BTSI 011 | 12.60-13.60 | 11.0 | 9.6 | 22 |
| 012 | 13.61-14.60 | 12.0 | 10.6 | 22 |
| 013 | 14.61-15.59 | 13.0 | 11.6 | 22 |
| 014 | 15.60-16.70 | 14.0 | 12.6 | 21 |
| 015 | 16.71-17.70 | 15.0 | 13.6 | 21 |
| 016 | 17.71-18.90 | 16.0 | 14.5 | 22 |
| 017 | 18.91-20.00 | 17.0 | 15.5 | 22 |
| 018 | 20.01-21.80 | 18.0 | 16.0 | 27.5 |
| 020 | 21.81-24.10 | 20.0 | 18.0 | 30 |
| 022 | 24.11-26.40 | 22.0 | 19.5 | 30 |
| 024 | 26.41-28.70 | 24.0 | 21.0 | 30 |
| 026 | 28.71-31.00 | 26.0 | 23.5 | 33 |
| 028 | 31.01-33.30 | 28.0 | 25.5 | 33 |
| 030 | 33.31-36.20 | 30.0 | 28.0 | 33 |
| 033 | 36.21-39.60 | 33.0 | 30.0 | 40 |
| 036 | 39.61-43.00 | 36.0 | 33.0 | 40 |
| 039 | 43.01-47.00 | 39.0 | 36.0 | 40 |
| 043 | 47.01-51.70 | 43.0 | 39.0 | 40 |
| 047 | 51.71-56.20 | 47.0 | 43.0 | 44 |
TaeguTec Industry 4.0
- Пожалуйста, указывайте при заказе общую длину (OAL) ⁎
- ' ' Отмеченные позиции для внутренней двухзаходной резьбы
