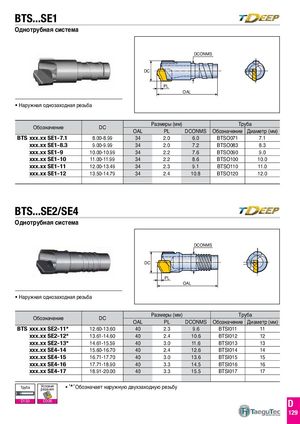

BTS...SE1
DC
- Наружная однозаходная резьба
PL
DCONMS
OAL
| Об | DC | Размеры(м | м) | Тр | уба | |
| означение | OAL | PL | DCONMS | Обозначение | Диаметр (мм) | |
| BTS xxx.xx SE1-7.1 | 8.00-8.99 | 34 | 2.0 | 6.0 | BTSO071 | 7.1 |
| xxx.xx SE1-8.3 | 9.00-9.99 | 34 | 2.0 | 7.2 | BTSO083 | 8.3 |
| xxx.xx SE1-9 | 10.00-10.99 | 34 | 2.2 | 7.6 | BTSO090 | 9.0 |
| xxx.xx SE1-10 | 11.00-11.99 | 34 | 2.2 | 8.6 | BTSO100 | 10.0 |
| xxx.xx SE1-11 | 12.00-13.49 | 34 | 2.3 | 9.1 | BTSO110 | 11.0 |
| xxx.xx SE1-12 | 13.50-14.79 | 34 | 2.4 | 10.8 | BTSO120 | 12.0 |
BTS...SE2/SE4
Однотрубная система
- Наружная однозаходная резьба
DC
PL
DCONMS
OAL
| Размеры(м | м) | Тр | уба | |||
| Обозначение | DC | OAL | PL | DCONMS | Обозначение | Диаметр (мм) |
| BTS xxx.xx SE2-11 | 12.60-13.60 | 40 | 2.3 | 9.6 | BTSI011 | 11 |
| xxx.xx SE2-12 | 13.61-14.60 | 40 | 2.4 | 10.6 | BTSI012 | 12 |
| xxx.xx SE2-13 | 14.61-15.59 | 40 | 3.0 | 11.6 | BTSI013 | 13 |
| xxx.xx SE4-14 | 15.60-16.70 | 40 | 2.4 | 12.6 | BTSI014 | 14 |
| xxx.xx SE4-15 | 16.71-17.70 | 40 | 3.0 | 13.6 | BTSI015 | 15 |
| xxx.xx SE4-16 | 17.71-18.90 | 40 | 3.3 | 14.5 | BTSI016 | 16 |
| xxx.xx SE4-17 | 18.91-20.00 | 40 | 3.3 | 15.5 | BTSI017 | 17 |
Труба Условия ' ' Обозначает наружную двухзаходную резьбу
