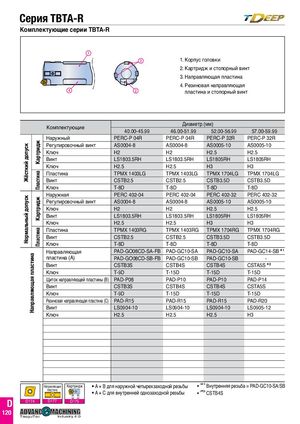

Серия TBTA-R Комплектующие серии TBTA-R 1. Корпус головки 2. Картридж и стопорный винт 3. Направляющая пластина 4. Резиновая направляющая пластина и стопорный винт Диаметр (мм) Комплектующие 40.00-45.99 46.00-51.99 52.00-56.99 57.00-59.99 Наружный PERC-P 04R PERC-P 04R PERC-P 32R PERC-P 32R Картридж Регулировочный винт AS0004-8 AS0004-8 AS0005-10 AS0005-10 Жёсткий допуск Ключ H2 H2 H2.5 H2.5 Винт LS1803.5RH LS1803.5RH LS1805RH LS1805RH Ключ H2.5 H2.5 H3 H3 Пластина TPMX 1403LG TPMX 1403LG TPMX 1704LG TPMX 1704LG Пластина Винт CSTB2.5 CSTB2.5 CSTB3.5D CSTB3.5D Ключ T-8D T-8D T-8D T-8D Наружная PERC 402-04 PERC 402-04 PERC 402-32 PERC 402-32 Нормальный допуск Картридж Регулировочный винт AS0004-8 AS0004-8 AS0005-10 AS0005-10 Ключ H2 H2 H2.5 H2.5 Винт LS1803.5RH LS1803.5RH LS1805RH LS1805RH Ключ H2.5 H2.5 H3 H3 Пластина TPMX 1403RG TPMX 1403RG TPMX 1704RG TPMX 1704RG Пластина Винт CSTB2.5 CSTB2.5 CSTB3.5D CSTB3.5D Ключ T-8D T-8D T-8D T-8D Направляющая PAD-GO08CD-SA-FB PAD-GC10-SA PAD-GC10-SA PAD-GC14-SB *1 Направляющая пластина пластина (А) PAD-GO08CD-SB-FB PAD-GC10-SB PAD-GC10-SB - Винт CSTB3S CSTB4S CSTB4S CSTA5S *2 Ключ T-9D T-15D T-15D T-15D Щиток направляющей пластины (B) PAD-P08 PAD-P10 PAD-P10 PAD-P14 Винт CSTB3S CSTB4S CSTB4S CSTA5S Ключ T-9D T-15D T-15D T-15D Резиновая направляющая пластина (C) PAD-R15 PAD-R15 PAD-R15 PAD-R20 Винт LS0904-10 LS0904-10 LS0904-10 LS0905-12 Ключ H2.5 H2.5 H2.5 H3 TaeguTec Industry 4.0 • '* ' Внутренняя резьба = PAD-GC10-SA/SB 1 Направляющая Картридж • A + B для наружной четырехзаходной резьбы пластина • A + C для внутренней однозаходной резьбы • '* ' CSTB4S 2 TaeguTec Industry 4.0 D D174 D177 D179 120 TaeguTec Industry 4.0
