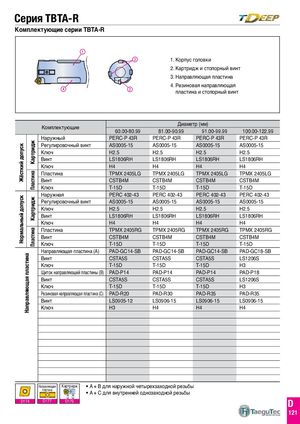

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 188

Серия TBTA-R Комплектующие серии TBTA-R 1. Корпус головки 2. Картридж и стопорный винт 3. Направляющая пластина 4. Резиновая направляющая пластина и стопорный винт Диаметр (мм) Комплектующие 60.00-80.99 81.00-90.99 91.00-99.99 100.00-122.99 Наружный PERC-P 43R PERC-P 43R PERC-P 43R PERC-P 43R Картридж Регулировочный винт AS0005-15 AS0005-15 AS0005-15 AS0005-15 Жёсткий допуск Ключ H2.5 H2.5 H2.5 H2.5 Винт LS1806RH LS1806RH LS1806RH LS1806RH Ключ H4 H4 H4 H4 Пластина TPMX 2405LG TPMX 2405LG TPMX 2405LG TPMX 2405LG Пластина Винт CSTB4M CSTB4M CSTB4M CSTB4M Ключ T-15D T-15D T-15D T-15D Наружная PERC 402-43 PERC 402-43 PERC 402-43 PERC 402-43 Нормальный допуск Картридж Регулировочный винт AS0005-15 AS0005-15 AS0005-15 AS0005-15 Ключ H2.5 H2.5 H2.5 H2.5 Винт LS1806RH LS1806RH LS1806RH LS1806RH Ключ H4 H4 H4 H4 Пластина TPMX 2405RG TPMX 2405RG TPMX 2405RG TPMX 2405RG Пластина Винт CSTB4M CSTB4M CSTB4M CSTB4M Ключ T-15D T-15D T-15D T-15D Направляющая пластина (А) PAD-GC14-SB PAD-GC14-SB PAD-GC14-SB PAD-GC18-SB Направляющая пластина Винт CSTA5S CSTA5S CSTA5S LS1206S Ключ T-15D T-15D T-15D H3 Щиток направляющей пластины (B) PAD-P14 PAD-P14 PAD-P14 PAD-P18 Винт CSTA5S CSTA5S CSTA5S LS1206S Ключ T-15D T-15D T-15D H3 Резиновая направляющая пластина (C) PAD-R20 PAD-R30 PAD-R35 PAD-R35 Винт LS0905-12 LS0906-15 LS0906-15 LS0906-15 Ключ H3 H4 H4 H4 Направляющая Картридж • A + B для наружной четырехзаходной резьбы пластина • A + C для внутренней однозаходной резьбы D174 D177 D179 D 121
