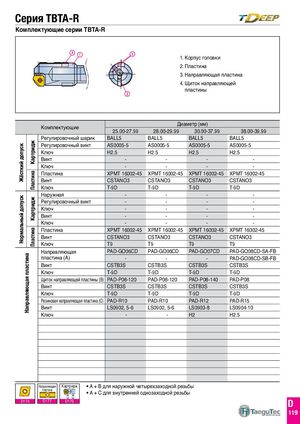

Серия TBTA-R Комплектующие серии TBTA-R 1. Корпус головки 2. Пластина 3. Направляющая пластина 4. Щиток направляющей пластины Диаметр (мм) Комплектующие 25.00-27.99 28.00-29.99 30.00-37.99 38.00-39.99 Регулировочный шарик BALL5 BALL5 BALL5 BALL5 Картридж Регулировочный винт AS0005-5 AS0005-5 AS0005-5 AS0005-5 Жёсткий допуск Ключ H2.5 H2.5 H2.5 H2.5 Винт - - - - Ключ - - - - Пластина XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 Пластина Винт CSTANO3 CSTANO3 CSTANO3 CSTANO3 Ключ T-9D T-9D T-9D T-9D Наружная - - - - Нормальный допуск Картридж Регулировочный винт - - - - Ключ - - - - Винт - - - - Ключ - - - - Пластина XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 XPMT 16002-45 Пластина Винт CSTANO3 CSTANO3 CSTANO3 CSTANO3 Ключ T9 T9 T9 T9 Направляющая PAD-GO06CD PAD-GO06CD PAD-GO07CD PAD-GO08CD-SA-FB Направляющая пластина пластина (А) - - - PAD-GO08CD-SB-FB Винт CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D Щиток направляющей пластины (B) PAD-P08-120 PAD-P08-120 PAD-P08-140 PAD-P08 Винт CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D Резиновая направляющая пластина (C) PAD-R10 PAD-R10 PAD-R12 PAD-R15 Винт LS0902, 5-6 LS0902, 5-6 LS0903-8 LS0904-10 Ключ - - H2 H2.5 Направляющая Картридж • A + B для наружной четырехзаходной резьбы пластина • A + C для внутренней однозаходной резьбы D174 D177 D179 D 119
