Каталог TaeguTec токарные инструменты 2020 - 2021

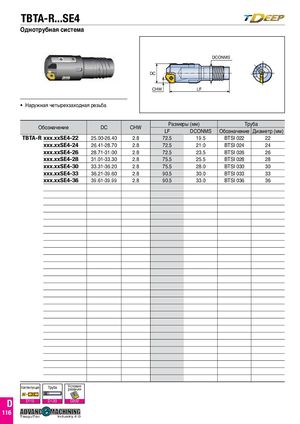

TBTA-R...SE4
DCONMS DC CHW LF
- Наружная четырехзаходная резьба
| Разме | ры(мм) | Тр | уба | |||
| Обозначение | DC | CHW | LF | DCONMS | Обозначение | Диаметр (мм) |
| TBTA-R xxx.xxSE4-22 | 25.00-26.40 | 2.8 | 72.5 | 19.5 | BTSI 022 | 22 |
| xxx.xxSE4-24 | 26.41-28.70 | 2.8 | 72.5 | 21.0 | BTSI 024 | 24 |
| xxx.xxSE4-26 | 28.71-31.00 | 2.8 | 72.5 | 23.5 | BTSI 026 | 26 |
| xxx.xxSE4-28 | 31.01-33.30 | 2.8 | 75.5 | 25.5 | BTSI 028 | 28 |
| xxx.xxSE4-30 | 33.31-36.20 | 2.8 | 75.5 | 28.0 | BTSI 030 | 30 |
| xxx.xxSE4-33 | 36.21-39.60 | 2.8 | 90.5 | 30.0 | BTSI 033 | 33 |
| xxx.xxSE4-36 | 39.61-39.99 | 2.8 | 90.5 | 33.0 | BTSI 036 | 36 |
