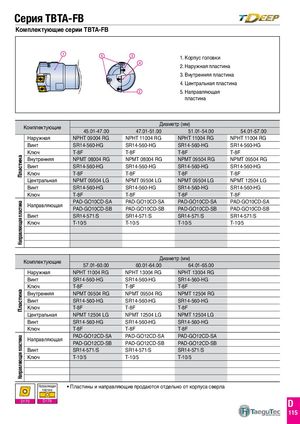

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 182
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
Серия TBTA-FB
Комплектующие серии TBTA-FB
1. Корпус головки 2. Наружная пластина 3. Внутренняя пластина 4. Центральная пластина 5. Направляющая пластина
| К | омплектующие | Диам | етр (мм) | ||
| 45.01-47.00 | 47.01-51.00 | 51.01-54.00 | 54.01-57.00 | ||
| Наружная | NPHT 09004 RG | NPHT 11004 RG | NPHT 11004 RG | NPHT 11004 RG | |
| Винт | SR14-560-HG | SR14-560-HG | SR14-560-HG | SR14-560-HG | |
| Ключ | T-8F | T-8F | T-8F | T-8F | |
| ина | Внутренняя | NPMT 08004 RG | NPMT 08004 RG | NPMT 09504 RG | NPMT 09504 RG |
| аст | Винт | SR14-560-HG | SR14-560-HG | SR14-560-HG | SR14-560-HG |
| Пл | Ключ | T-8F | T-8F | T-8F | T-8F |
| Центральная | NPMT 09504 LG | NPMT 09504 LG | NPMT 09504 LG | NPMT 12504 LG | |
| Винт | SR14-560-HG | SR14-560-HG | SR14-560-HG | SR14-560-HG | |
| Ключ | T-8F | T-8F | T-8F | T-8F | |
| на | Н | PAD-GO10CD-SA | PAD-GO10CD-SA | PAD-GO10CD-SA | PAD-GO10CD-SA |
| асти | аправляющая | PAD-GO10CD-SB | PAD-GO10CD-SB | PAD-GO10CD-SB | PAD-GO10CD-SB |
| я пл | Винт | SR14-571/S | SR14-571/S | SR14-571/S | SR14-571/S |
| Направляюща | Ключ | T-10/5 | T-10/5 | T-10/5 | T-10/5 |
| К | омплектующие | Диам | етр (мм) | |
| 57.01-60.00 | 60.01-64.00 | 64.01-65.00 | ||
| Наружная | NPHT 11004 RG | NPHT 13004 RG | NPHT 13004 RG | |
| Винт | SR14-560-HG | SR14-560-HG | SR14-560-HG | |
| а | Ключ | T-8F | T-8F | T-8F |
| ин | Внутренняя | NPMT 09504 RG | NPMT 09504 RG | NPMT 12504 RG |
| аст | Винт | SR14-560-HG | SR14-560-HG | SR14-560-HG |
| Пл | Ключ | T-8F | T-8F | T-8F |
| Центральная | NPMT 12504 LG | NPMT 12504 LG | NPMT 12504 LG | |
| Винт | SR14-560-HG | SR14-560-HG | SR14-560-HG | |
| Ключ | T-8F | T-8F | T-8F | |
| астина | Направляющая | PAD-GO12CD-SA PAD-GO12CD-SB | PAD-GO12CD-SA PAD-GO12CD-SB | PAD-GO12CD-SA PAD-GO12CD-SB |
| я пл | Винт | SR14-571/S | SR14-571/S | SR14-571/S |
| Направляюща | Ключ | T-10/5 | T-10/5 | T-10/5 |
