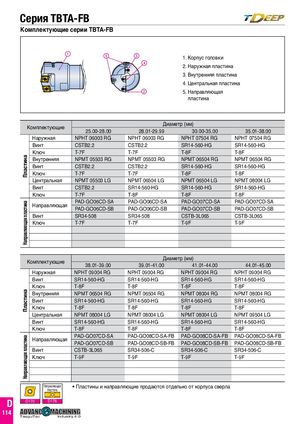

Серия TBTA-FB

Комплектующие серии TBTA-FB

1. Корпус головки 2. Наружная пластина 3. Внутренняя пластина 4. Центральная пластина 5. Направляющая пластина

К	омплектующие		Диам	етр (мм)
		25.00-28.00	28.01-29.99	30.00-35.00	35.01-38.00
	Наружная	NPHT 06003 RG	NPHT 06003 RG	NPHT 07504 RG	NPHT 07504 RG
	Винт	CSTB2.2	CSTB2.2	SR14-560-HG	SR14-560-HG
	Ключ	T-7F	T-7F	T-8F	T-8F
ина	Внутренняя	NPMT 05503 RG	NPMT 05503 RG	NPMT 06504 RG	NPMT 06504 RG
аст	Винт	CSTB2.2	CSTB2.2	SR14-560-HG	SR14-560-HG
Пл	Ключ	T-7F	T-7F	T-8F	T-8F
	Центральная	NPMT 05503 LG	NPMT 06504 LG	NPMT 06504 LG	NPMT 08004 LG
	Винт	CSTB2.2	SR14-560-HG	SR14-560-HG	SR14-560-HG
	Ключ	T-7F	T-8F	T-8F	T-8F
на	Н	PAD-GO06CD-SA	PAD-GO06CD-SA	PAD-GO07CD-SA	PAD-GO07CD-SA
асти	аправляющая	PAD-GO06CD-SB	PAD-GO06CD-SB	PAD-GO07CD-SB	PAD-GO07CD-SB
я пл	Винт	SR34-508	SR34-508	CSTB-3L065	CSTB-3L065
Направляюща	Ключ	T-7F	T-7F	T-9F	T-9F

К	омплектующие		Диаме	тр (мм)
		38.01-39.00	39.01-41.00	41.01-44.00	44.01-45.00
	Наружная	NPHT 09004 RG	NPHT 09004 RG	NPHT 09004 RG	NPHT 09004 RG
	Винт	SR14-560-HG	SR14-560-HG	SR14-560-HG	SR14-560-HG
а	Ключ	T-8F	T-8F	T-8F	T-8F
ин	Внутренняя	NPMT 06504 RG	NPMT 06504 RG	NPMT 08004 RG	NPMT 08004 RG
аст	Винт	SR14-560-HG	SR14-560-HG	SR14-560-HG	SR14-560-HG
Пл	Ключ	T-8F	T-8F	T-8F	T-8F
	Центральная	NPMT 08004 LG	NPMT 08004 LG	NPMT 08004 LG	NPMT 09504 LG
	Винт	SR14-560-HG	SR14-560-HG	SR14-560-HG	SR14-560-HG
	Ключ	T-8F	T-8F	T-8F	T-8F
астина	Направляющая	PAD-GO07CD-SA PAD-GO07CD-SB	PAD-GO08CD-SA-FB PAD-GO08CD-SB-FB	PAD-GO08CD-SA-FB PAD-GO08CD-SB-FB	PAD-GO08CD-SA-FB PAD-GO08CD-SB-FB
я пл	Винт	CSTB-3L065	SR34-506-C	SR34-506-C	SR34-506-C
юща	Ключ	T-9F	T-9F	T-9F	T-9F
Направля
