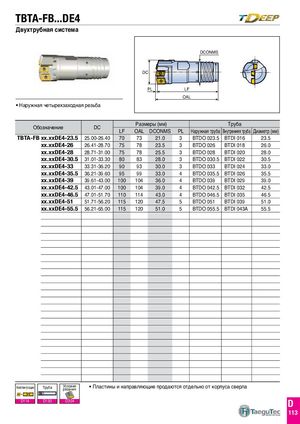

TBTA-FB...DE4
DC PL
- Наружная четырехзаходная резьба
DCONMS
LF OAL
| Разм | еры(мм) | Труба | ||||||
| означение | ||||||||
| LF | OAL | DCONMS | PL | Наружная труба | Внутренняя труба | Диаметр (мм) | ||
| TBTA-FBxx.xxDE4-23.5 | 25.00-26.40 | 70 | 73 | 21.0 | 3 | BTDO 023.5 | BTDI 016 | 23.5 |
| xx.xxDE4-26 | 26.41-28.70 | 75 | 78 | 23.5 | 3 | BTDO 026 | BTDI 018 | 26.0 |
| xx.xxDE4-28 | 28.71-31.00 | 75 | 78 | 25.5 | 3 | BTDO 028 | BTDI 020 | 28.0 |
| xx.xxDE4-30.5 | 31.01-33.30 | 80 | 83 | 28.0 | 3 | BTDO 030.5 | BTDI 022 | 30.5 |
| xx.xxDE4-33 | 33.31-36.20 | 90 | 93 | 30.0 | 3 | BTDO 033 | BTDI 024 | 33.0 |
| xx.xxDE4-35.5 | 36.21-39.60 | 95 | 99 | 33.0 | 4 | BTDO 035.5 | BTDI 026 | 35.5 |
| xx.xxDE4-39 | 39.61-43.00 | 100 | 104 | 36.0 | 4 | BTDO 039 | BTDI 029 | 39.0 |
| xx.xxDE4-42.5 | 43.01-47.00 | 100 | 104 | 39.0 | 4 | BTDO 042.5 | BTDI 032 | 42.5 |
| xx.xxDE4-46.5 | 47.01-51.70 | 110 | 114 | 43.0 | 4 | BTDO 046.5 | BTDI 035 | 46.5 |
| xx.xxDE4-51 | 51.71-56.20 | 115 | 120 | 47.5 | 5 | BTDO 051 | BTDI 039 | 51.0 |
| xx.xxDE4-55.5 | 56.21-65.00 | 115 | 120 | 51.0 | 5 | BTDO 055.5 | BTDI 043A | 55.5 |
