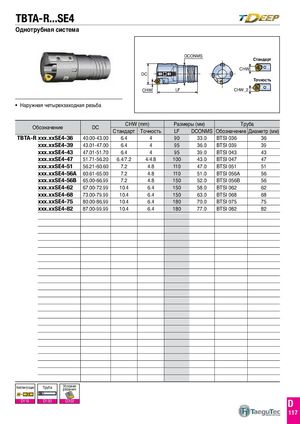

TBTA-R...SE4
DC CHW
- Наружная четырехзаходная резьба
DCONMS
LF
StandardСтандарт CHW PrecisionТочность CHW_2
| О | DC | CHW | (mm) | Разм | еры(мм) | Тр | уба |
| означение | |||||||
| Стандарт | Точность | LF | DCONMS | Обозначение | Диаметр (мм) | ||
| TBTA-Rxxx.xxSE4-36 | 40.00-43.00 | 6.4 | 4 | 90 | 33.0 | BTSI 036 | 36 |
| xxx.xxSE4-39 | 43.01-47.00 | 6.4 | 4 | 95 | 36.0 | BTSI 039 | 39 |
| xxx.xxSE4-43 | 47.01-51.70 | 6.4 | 4 | 95 | 39.0 | BTSI 043 | 43 |
| xxx.xxSE4-47 | 51.71-56.20 | 6.4/7.2 | 4/4.8 | 100 | 43.0 | BTSI 047 | 47 |
| xxx.xxSE4-51 | 56.21-60.60 | 7.2 | 4.8 | 110 | 47.0 | BTSI 051 | 51 |
| xxx.xxSE4-56A | 60.61-65.00 | 7.2 | 4.8 | 110 | 51.0 | BTSI 056A | 56 |
| xxx.xxSE4-56B | 65.00-66.99 | 7.2 | 4.8 | 150 | 52.0 | BTSI 056B | 56 |
| xxx.xxSE4-62 | 67.00-72.99 | 10.4 | 6.4 | 150 | 58.0 | BTSI 062 | 62 |
| xxx.xxSE4-68 | 73.00-79.99 | 10.4 | 6.4 | 150 | 63.0 | BTSI 068 | 68 |
| xxx.xxSE4-75 | 80.00-86.99 | 10.4 | 6.4 | 180 | 70.0 | BTSI 075 | 75 |
| xxx.xxSE4-82 | 87.00-99.99 | 10.4 | 6.4 | 180 | 77.0 | BTSI 082 | 82 |
