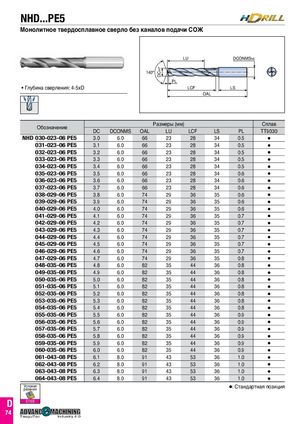

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 141

NHD...PE5
Монолитное твердосплавное сверло без каналов подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
• Глубина сверления: 4-5xD LCF LS
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT9030
NHD 030-023-06 PE5 3.0 6.0 66 23 28 34 0.5 
031-023-06 PE5 3.1 6.0 66 23 28 34 0.5 
032-023-06 PE5 3.2 6.0 66 23 28 34 0.5 
033-023-06 PE5 3.3 6.0 66 23 28 34 0.5 
034-023-06 PE5 3.4 6.0 66 23 28 34 0.5 
035-023-06 PE5 3.5 6.0 66 23 28 34 0.6 
036-023-06 PE5 3.6 6.0 66 23 28 34 0.6 
037-023-06 PE5 3.7 6.0 66 23 28 34 0.6 
038-029-06 PE5 3.8 6.0 74 29 36 35 0.6 
039-029-06 PE5 3.9 6.0 74 29 36 35 0.6 
040-029-06 PE5 4.0 6.0 74 29 36 35 0.6 
041-029-06 PE5 4.1 6.0 74 29 36 35 0.7 
042-029-06 PE5 4.2 6.0 74 29 36 35 0.7 
043-029-06 PE5 4.3 6.0 74 29 36 35 0.7 
044-029-06 PE5 4.4 6.0 74 29 36 35 0.7 
045-029-06 PE5 4.5 6.0 74 29 36 35 0.7 
046-029-06 PE5 4.6 6.0 74 29 36 35 0.7 
047-029-06 PE5 4.7 6.0 74 29 36 35 0.8 
048-035-06 PE5 4.8 6.0 82 35 44 36 0.8 
049-035-06 PE5 4.9 6.0 82 35 44 36 0.8 
050-035-06 PE5 5.0 6.0 82 35 44 36 0.8 
051-035-06 PE5 5.1 6.0 82 35 44 36 0.8 
052-035-06 PE5 5.2 6.0 82 35 44 36 0.8 
053-035-06 PE5 5.3 6.0 82 35 44 36 0.8 
054-035-06 PE5 5.4 6.0 82 35 44 36 0.8 
055-035-06 PE5 5.5 6.0 82 35 44 36 0.9 
056-035-06 PE5 5.6 6.0 82 35 44 36 0.9 
057-035-06 PE5 5.7 6.0 82 35 44 36 0.9 
058-035-06 PE5 5.8 6.0 82 35 44 36 0.9 
059-035-06 PE5 5.9 6.0 82 35 44 36 0.9 
060-035-06 PE5 6.0 6.0 82 35 44 36 0.9 
061-043-08 PE5 6.1 8.0 91 43 53 36 1.0 
062-043-08 PE5 6.2 8.0 91 43 53 36 1.0 
063-043-08 PE5 6.3 8.0 91 43 53 36 1.0 
064-043-08
TaeguTec PE54.0
Industry 6.4 8.0 91 43 53 36 1.0 
Условия
резания
: Стандартная позиция
TaeguTec Industry 4.0
D D198
74 TaeguTec Industry 4.0
