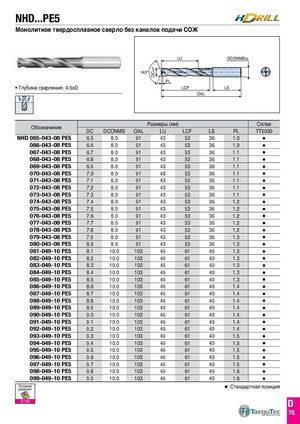

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 142

NHD...PE5
Монолитное твердосплавное сверло без каналов подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
• Глубина сверления: 4-5xD LCF LS
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT9030
NHD 065-043-08 PE5 6.5 8.0 91 43 53 36 1.0 
066-043-08 PE5 6.6 8.0 91 43 53 36 1.0 
067-043-08 PE5 6.7 8.0 91 43 53 36 1.1 
068-043-08 PE5 6.8 8.0 91 43 53 36 1.1 
069-043-08 PE5 6.9 8.0 91 43 53 36 1.1 
070-043-08 PE5 7.0 8.0 91 43 53 36 1.1 
071-043-08 PE5 7.1 8.0 91 43 53 36 1.1 
072-043-08 PE5 7.2 8.0 91 43 53 36 1.1 
073-043-08 PE5 7.3 8.0 91 43 53 36 1.1 
074-043-08 PE5 7.4 8.0 91 43 53 36 1.2 
075-043-08 PE5 7.5 8.0 91 43 53 36 1.2 
076-043-08 PE5 7.6 8.0 91 43 53 36 1.2 
077-043-08 PE5 7.7 8.0 91 43 53 36 1.2 
078-043-08 PE5 7.8 8.0 91 43 53 36 1.2 
079-043-08 PE5 7.9 8.0 91 43 53 36 1.3 
080-043-08 PE5 8.0 8.0 91 43 53 36 1.3 
081-049-10 PE5 8.1 10.0 103 49 61 40 1.3 
082-049-10 PE5 8.2 10.0 103 49 61 40 1.3 
083-049-10 PE5 8.3 10.0 103 49 61 40 1.3 
084-049-10 PE5 8.4 10.0 103 49 61 40 1.3 
085-049-10 PE5 8.5 10.0 103 49 61 40 1.3 
086-049-10 PE5 8.6 10.0 103 49 61 40 1.4 
087-049-10 PE5 8.7 10.0 103 49 61 40 1.4 
088-049-10 PE5 8.8 10.0 103 49 61 40 1.4 
089-049-10 PE5 8.9 10.0 103 49 61 40 1.4 
090-049-10 PE5 9.0 10.0 103 49 61 40 1.4 
091-049-10 PE5 9.1 10.0 103 49 61 40 1.4 
092-049-10 PE5 9.2 10.0 103 49 61 40 1.4 
093-049-10 PE5 9.3 10.0 103 49 61 40 1.5 
094-049-10 PE5 9.4 10.0 103 49 61 40 1.5 
095-049-10 PE5 9.5 10.0 103 49 61 40 1.5 
096-049-10 PE5 9.6 10.0 103 49 61 40 1.5 
097-049-10 PE5 9.7 10.0 103 49 61 40 1.5 
098-049-10 PE5 9.8 10.0 103 49 61 40 1.6 
099-049-10 PE5 9.9 10.0 103 49 61 40 1.6 
Условия
резания
: Стандартная позиция
D198
D
75
