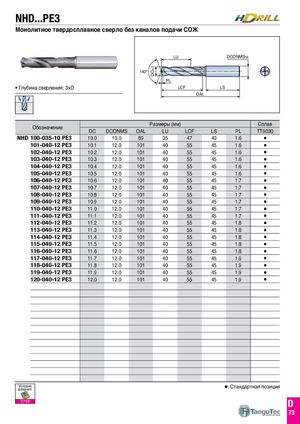

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 140

NHD...PE3
Монолитное твердосплавное сверло без каналов подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
• Глубина сверления: 3xD LCF LS
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT9030
NHD 100-035-10 PE3 10.0 10.0 89 35 47 40 1.6 
101-040-12 PE3 10.1 12.0 101 40 55 45 1.6 
102-040-12 PE3 10.2 12.0 101 40 55 45 1.6 
103-040-12 PE3 10.3 12.0 101 40 55 45 1.6 
104-040-12 PE3 10.4 12.0 101 40 55 45 1.6 
105-040-12 PE3 10.5 12.0 101 40 55 45 1.6 
106-040-12 PE3 10.6 12.0 101 40 55 45 1.7 
107-040-12 PE3 10.7 12.0 101 40 55 45 1.7 
108-040-12 PE3 10.8 12.0 101 40 55 45 1.7 
109-040-12 PE3 10.9 12.0 101 40 55 45 1.7 
110-040-12 PE3 11.0 12.0 101 40 55 45 1.7 
111-040-12 PE3 11.1 12.0 101 40 55 45 1.7 
112-040-12 PE3 11.2 12.0 101 40 55 45 1.8 
113-040-12 PE3 11.3 12.0 101 40 55 45 1.8 
114-040-12 PE3 11.4 12.0 101 40 55 45 1.8 
115-040-12 PE3 11.5 12.0 101 40 55 45 1.8 
116-040-12 PE3 11.6 12.0 101 40 55 45 1.8 
117-040-12 PE3 11.7 12.0 101 40 55 45 1.9 
118-040-12 PE3 11.8 12.0 101 40 55 45 1.9 
119-040-12 PE3 11.9 12.0 101 40 55 45 1.9 
120-040-12 PE3 12.0 12.0 101 40 55 45 1.9 


Условия
резания
: Стандартная позиция
D198
D
73
