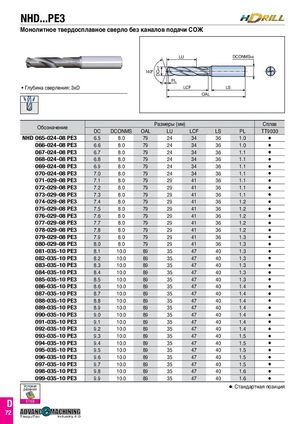

NHD...PE3
Монолитное твердосплавное сверло без каналов подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
• Глубина сверления: 3xD LCF LS
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT9030
NHD 065-024-08 PE3 6.5 8.0 79 24 34 36 1.0 
066-024-08 PE3 6.6 8.0 79 24 34 36 1.0 
067-024-08 PE3 6.7 8.0 79 24 34 36 1.1 
068-024-08 PE3 6.8 8.0 79 24 34 36 1.1 
069-024-08 PE3 6.9 8.0 79 24 34 36 1.1 
070-024-08 PE3 7.0 8.0 79 24 34 36 1.1 
071-029-08 PE3 7.1 8.0 79 29 41 36 1.1 
072-029-08 PE3 7.2 8.0 79 29 41 36 1.1 
073-029-08 PE3 7.3 8.0 79 29 41 36 1.1 
074-029-08 PE3 7.4 8.0 79 29 41 36 1.2 
075-029-08 PE3 7.5 8.0 79 29 41 36 1.2 
076-029-08 PE3 7.6 8.0 79 29 41 36 1.2 
077-029-08 PE3 7.7 8.0 79 29 41 36 1.2 
078-029-08 PE3 7.8 8.0 79 29 41 36 1.2 
079-029-08 PE3 7.9 8.0 79 29 41 36 1.3 
080-029-08 PE3 8.0 8.0 79 29 41 36 1.3 
081-035-10 PE3 8.1 10.0 89 35 47 40 1.3 
082-035-10 PE3 8.2 10.0 89 35 47 40 1.3 
083-035-10 PE3 8.3 10.0 89 35 47 40 1.3 
084-035-10 PE3 8.4 10.0 89 35 47 40 1.3 
085-035-10 PE3 8.5 10.0 89 35 47 40 1.3 
086-035-10 PE3 8.6 10.0 89 35 47 40 1.4 
087-035-10 PE3 8.7 10.0 89 35 47 40 1.4 
088-035-10 PE3 8.8 10.0 89 35 47 40 1.4 
089-035-10 PE3 8.9 10.0 89 35 47 40 1.4 
090-035-10 PE3 9.0 10.0 89 35 47 40 1.4 
091-035-10 PE3 9.1 10.0 89 35 47 40 1.4 
092-035-10 PE3 9.2 10.0 89 35 47 40 1.4 
093-035-10 PE3 9.3 10.0 89 35 47 40 1.5 
094-035-10 PE3 9.4 10.0 89 35 47 40 1.5 
095-035-10 PE3 9.5 10.0 89 35 47 40 1.5 
096-035-10 PE3 9.6 10.0 89 35 47 40 1.5 
097-035-10 PE3 9.7 10.0 89 35 47 40 1.5 
098-035-10 PE3 9.8 10.0 89 35 47 40 1.6 
099-035-10
TaeguTec PE34.0
Industry 9.9 10.0 89 35 47 40 1.6 
Условия
резания
: Стандартная позиция
