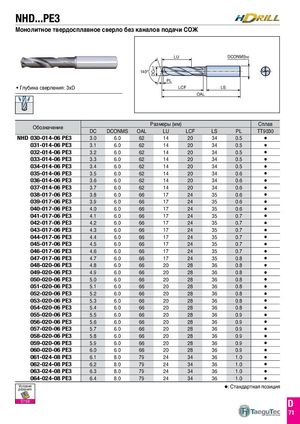

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 138

NHD...PE3
Монолитное твердосплавное сверло без каналов подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
• Глубина сверления: 3xD LCF LS
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT9030
NHD 030-014-06 PE3 3.0 6.0 62 14 20 34 0.5 
031-014-06 PE3 3.1 6.0 62 14 20 34 0.5 
032-014-06 PE3 3.2 6.0 62 14 20 34 0.5 
033-014-06 PE3 3.3 6.0 62 14 20 34 0.5 
034-014-06 PE3 3.4 6.0 62 14 20 34 0.5 
035-014-06 PE3 3.5 6.0 62 14 20 34 0.6 
036-014-06 PE3 3.6 6.0 62 14 20 34 0.6 
037-014-06 PE3 3.7 6.0 62 14 20 34 0.6 
038-017-06 PE3 3.8 6.0 66 17 24 35 0.6 
039-017-06 PE3 3.9 6.0 66 17 24 35 0.6 
040-017-06 PE3 4.0 6.0 66 17 24 35 0.6 
041-017-06 PE3 4.1 6.0 66 17 24 35 0.7 
042-017-06 PE3 4.2 6.0 66 17 24 35 0.7 
043-017-06 PE3 4.3 6.0 66 17 24 35 0.7 
044-017-06 PE3 4.4 6.0 66 17 24 35 0.7 
045-017-06 PE3 4.5 6.0 66 17 24 35 0.7 
046-017-06 PE3 4.6 6.0 66 17 24 35 0.7 
047-017-06 PE3 4.7 6.0 66 17 24 35 0.8 
048-020-06 PE3 4.8 6.0 66 20 28 36 0.8 
049-020-06 PE3 4.9 6.0 66 20 28 36 0.8 
050-020-06 PE3 5.0 6.0 66 20 28 36 0.8 
051-020-06 PE3 5.1 6.0 66 20 28 36 0.8 
052-020-06 PE3 5.2 6.0 66 20 28 36 0.8 
053-020-06 PE3 5.3 6.0 66 20 28 36 0.8 
054-020-06 PE3 5.4 6.0 66 20 28 36 0.8 
055-020-06 PE3 5.5 6.0 66 20 28 36 0.9 
056-020-06 PE3 5.6 6.0 66 20 28 36 0.9 
057-020-06 PE3 5.7 6.0 66 20 28 36 0.9 
058-020-06 PE3 5.8 6.0 66 20 28 36 0.9 
059-020-06 PE3 5.9 6.0 66 20 28 36 0.9 
060-020-06 PE3 6.0 6.0 66 20 28 36 0.9 
061-024-08 PE3 6.1 8.0 79 24 34 36 1.0 
062-024-08 PE3 6.2 8.0 79 24 34 36 1.0 
063-024-08 PE3 6.3 8.0 79 24 34 36 1.0 
064-024-08 PE3 6.4 8.0 79 24 34 36 1.0 
Условия
резания
: Стандартная позиция
D198
D
71
