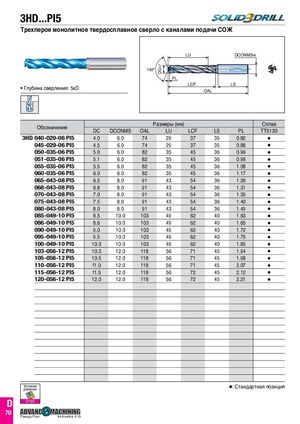

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 137

3HD...PI5
Трехперое монолитное твердосплавное сверло с каналами подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
LCF LS
• Глубина сверления: 5xD OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT5130
3HD 040-029-06 PI5 4.0 6.0 74 29 37 35 0.82 
045-029-06 PI5 4.5 6.0 74 29 37 35 0.88 
050-035-06 PI5 5.0 6.0 82 35 45 36 0.96 
051-035-06 PI5 5.1 6.0 82 35 45 36 0.98 
055-035-06 PI5 5.5 6.0 82 35 45 36 1.08 
060-035-06 PI5 6.0 6.0 82 35 45 36 1.17 
065-043-08 PI5 6.5 8.0 91 43 54 36 1.26 
068-043-08 PI5 6.8 8.0 91 43 54 36 1.31 
070-043-08 PI5 7.0 8.0 91 43 54 36 1.35 
075-043-08 PI5 7.5 8.0 91 43 54 36 1.40 
080-043-08 PI5 8.0 8.0 91 43 54 36 1.49 
085-049-10 PI5 8.5 10.0 103 49 62 40 1.63 
086-049-10 PI5 8.6 10.0 103 49 62 40 1.65 
090-049-10 PI5 9.0 10.0 103 49 62 40 1.72 
095-049-10 PI5 9.5 10.0 103 49 62 40 1.75 
100-049-10 PI5 10.0 10.0 103 49 62 40 1.85 
103-056-12 PI5 10.3 12.0 118 56 71 45 1.94 
105-056-12 PI5 10.5 12.0 118 56 71 45 1.98 
110-056-12 PI5 11.0 12.0 118 56 71 45 2.07 
115-056-12 PI5 11.5 12.0 118 56 72 45 2.12 
120-056-12 PI5 12.0 12.0 118 56 72 45 2.21 


TaeguTec Industry 4.0
Условия
резания
: Стандартная позиция
