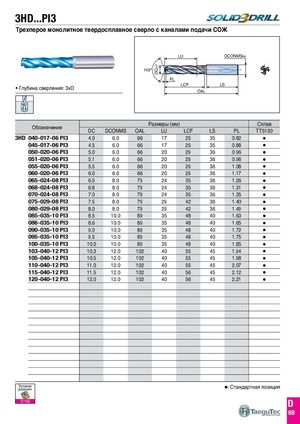

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 136

3HD...PI3
Трехперое монолитное твердосплавное сверло с каналами подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
LCF LS
• Глубина сверления: 3xD OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT5130
3HD 040-017-06 PI3 4.0 6.0 66 17 25 35 0.82 
045-017-06 PI3 4.5 6.0 66 17 25 35 0.88 
050-020-06 PI3 5.0 6.0 66 20 29 36 0.96 
051-020-06 PI3 5.1 6.0 66 20 29 36 0.98 
055-020-06 PI3 5.5 6.0 66 20 29 36 1.08 
060-020-06 PI3 6.0 6.0 66 20 29 36 1.17 
065-024-08 PI3 6.5 8.0 79 24 35 36 1.26 
068-024-08 PI3 6.8 8.0 79 24 35 36 1.31 
070-024-08 PI3 7.0 8.0 79 24 35 36 1.35 
075-029-08 PI3 7.5 8.0 79 29 42 36 1.40 
080-029-08 PI3 8.0 8.0 79 29 42 36 1.49 
085-035-10 PI3 8.5 10.0 89 35 48 40 1.63 
086-035-10 PI3 8.6 10.0 89 35 48 40 1.65 
090-035-10 PI3 9.0 10.0 89 35 48 40 1.72 
095-035-10 PI3 9.5 10.0 89 35 48 40 1.75 
100-035-10 PI3 10.0 10.0 89 35 48 40 1.85 
103-040-12 PI3 10.3 12.0 102 40 55 45 1.94 
105-040-12 PI3 10.5 12.0 102 40 55 45 1.98 
110-040-12 PI3 11.0 12.0 102 40 55 45 2.07 
115-040-12 PI3 11.5 12.0 102 40 56 45 2.12 
120-040-12 PI3 12.0 12.0 102 40 56 45 2.21 


Условия
резания : Стандартная позиция
D196
D
69
