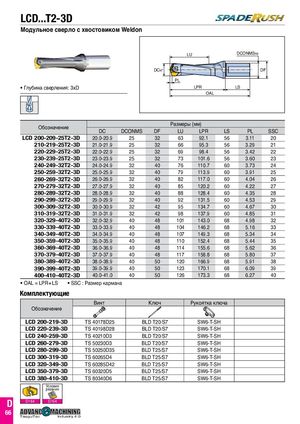

LU DCONMSh6 DCk7 DF PL

Глубина сверления: 3xD LPR LS

OAL

Обозначение				Размеры	(мм)
	DC	DCONMS	DF	LU	LPR	LS	PL	SSC
LCD 200-209-25T2-3D	20.0-20.9	25	32	63	92.1	56	3.11	20
210-219-25T2-3D	21.0-21.9	25	32	66	95.3	56	3.29	21
220-229-25T2-3D	22.0-22.9	25	32	69	98.4	56	3.42	22
230-239-25T2-3D	23.0-23.9	25	32	73	101.6	56	3.60	23
240-249-32T2-3D	24.0-24.9	32	40	76	110.7	60	3.73	24
250-259-32T2-3D	25.0-25.9	32	40	79	113.9	60	3.91	25
260-269-32T2-3D	26.0-26.9	32	40	82	117.0	60	4.04	26
270-279-32T2-3D	27.0-27.9	32	40	85	120.2	60	4.22	27
280-289-32T2-3D	28.0-28.9	32	40	88	128.4	60	4.35	28
290-299-32T2-3D	29.0-29.9	32	40	92	131.5	60	4.53	29
300-309-32T2-3D	30.0-30.9	32	42	95	134.7	60	4.67	30
310-319-32T2-3D	31.0-31.9	32	42	98	137.9	60	4.85	31
320-329-40T2-3D	32.0-32.9	40	48	101	143.0	68	4.98	32
330-339-40T2-3D	33.0-33.9	40	48	104	146.2	68	5.16	33
340-349-40T2-3D	34.0-34.9	40	48	107	149.3	68	5.34	34
350-359-40T2-3D	35.0-35.9	40	48	110	152.4	68	5.44	35
360-369-40T2-3D	36.0-36.9	40	48	114	155.6	68	5.62	36
370-379-40T2-3D	37.0-37.9	40	48	117	158.8	68	5.80	37
380-389-40T2-3D	38.0-38.9	40	50	120	166.9	68	5.91	38
390-399-40T2-3D	39.0-39.9	40	50	123	170.1	68	6.09	39
400-410-40T2-3D	40.0-41.0	40	50	126	173.3	68	6.27	40

OAL = LPR+LS
SSC : Размер кармана

Комплектующие

	Винт	Ключ	Рукоятка ключа
Обозначение
LCD 200-219-3D	TS 40178D25	BLD T20/S7	SW6-T-SH
LCD 220-239-3D	TS 40198D28	BLD T20/S7	SW6-T-SH
LCD 240-259-3D	TS 40210D3	BLD T20/S7	SW6-T-SH
LCD 260-279-3D	TS 50230D3	BLD T20/S7	SW6-T-SH
LCD 280-299-3D	TS 50250D35	BLD T25/S7	SW6-T-SH
LCD 300-319-3D	TS 60265D4	BLD T25/S7	SW6-T-SH
LCD 320-349-3D	TS 60285D42	BLD T25/S7	SW6-T-SH
LCD 350-379-3D	TS 60320D5	BLD T25/S7	SW6-T-SH
LCD 380-410-3D	TS 80340D6	BLD T25/S7	SW6-T-SH
