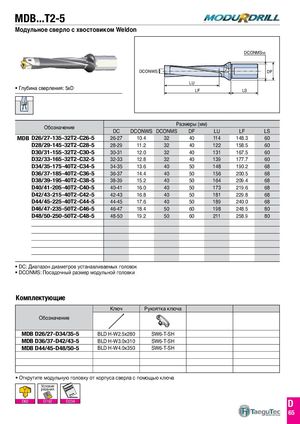

MDB...T2-5
DCONMSh6
DCONWS DF LU
- Глубина сверления: 5xD
LF LS
| Об | Ра | змеры(м | м) | ||||
| означение | DC | DCONWS | DCONMS | DF | LU | LF | LS |
| MDB D26/27-135-32T2-C26-5 | 26-27 | 10.4 | 32 | 40 | 114 | 148.3 | 60 |
| D28/29-145-32T2-C28-5 | 28-29 | 11.2 | 32 | 40 | 122 | 158.5 | 60 |
| D30/31-155-32T2-C30-5 | 30-31 | 12.0 | 32 | 40 | 131 | 167.5 | 60 |
| D32/33-165-32T2-C32-5 | 32-33 | 12.8 | 32 | 40 | 139 | 177.7 | 60 |
| D34/35-175-40T2-C34-5 | 34-35 | 13.6 | 40 | 50 | 148 | 190.2 | 68 |
| D36/37-185-40T2-C36-5 | 36-37 | 14.4 | 40 | 50 | 156 | 200.5 | 68 |
| D38/39-195-40T2-C38-5 | 38-39 | 15.2 | 40 | 50 | 164 | 209.4 | 68 |
| D40/41-205-40T2-C40-5 | 40-41 | 16.0 | 40 | 50 | 173 | 219.6 | 68 |
| D42/43-215-40T2-C42-5 | 42-43 | 16.8 | 40 | 50 | 181 | 229.8 | 68 |
| D44/45-225-40T2-C44-5 | 44-45 | 17.6 | 40 | 50 | 189 | 240.0 | 68 |
| D46/47-235-50T2-C46-5 | 46-47 | 18.4 | 50 | 60 | 198 | 248.5 | 80 |
| D48/50-250-50T2-C48-5 | 48-50 | 19.2 | 50 | 60 | 211 | 258.9 | 80 |
- DC: Диапазон диаметров устанавливаемых головок
- DCONMS: Посадочный размер модульной головки
Комплектующие
| Ключ | Рукоятка ключа | |
| Обозначение | ||
| MDB D26/27-D34/35-5 | BLD H-W2.5x280 | SW6-T-SH |
| MDB D36/37-D42/43-5 | BLD H-W3.0x310 | SW6-T-SH |
| MDB D44/45-D48/50-5 | BLD H-W4.0x350 | SW6-T-SH |
- Открутите модульную головку от корпуса сверла с помощью ключа
