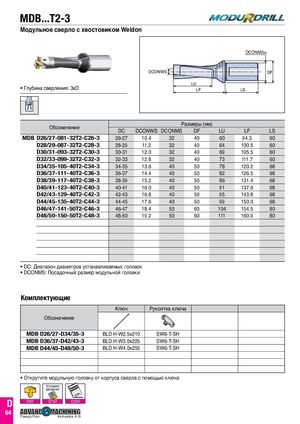

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 131
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
MDB...T2-3
DCONMSh6
DCONWS DF LU
Глубина сверления: 3xD LF LS
| Обозначение | Ра | змеры(мм | ) | ||||
| DC | DCONWS | DCONMS | DF | LU | LF | LS | |
| MDB D26/27-081-32T2-C26-3 | 26-27 | 10.4 | 32 | 40 | 60 | 94.3 | 60 |
| D28/29-087-32T2-C28-3 | 28-29 | 11.2 | 32 | 40 | 64 | 100.5 | 60 |
| D30/31-093-32T2-C30-3 | 30-31 | 12.0 | 32 | 40 | 69 | 105.5 | 60 |
| D32/33-099-32T2-C32-3 | 32-33 | 12.8 | 32 | 40 | 73 | 111.7 | 60 |
| D34/35-105-40T2-C34-3 | 34-35 | 13.6 | 40 | 50 | 78 | 120.2 | 68 |
| D36/37-111-40T2-C36-3 | 36-37 | 14.4 | 40 | 50 | 82 | 126.5 | 68 |
| D38/39-117-40T2-C38-3 | 38-39 | 15.2 | 40 | 50 | 86 | 131.4 | 68 |
| D40/41-123-40T2-C40-3 | 40-41 | 16.0 | 40 | 50 | 91 | 137.6 | 68 |
| D42/43-129-40T2-C42-3 | 42-43 | 16.8 | 40 | 50 | 95 | 143.8 | 68 |
| D44/45-135-40T2-C44-3 | 44-45 | 17.6 | 40 | 50 | 99 | 150.0 | 68 |
| D46/47-141-50T2-C46-3 | 46-47 | 18.4 | 50 | 60 | 104 | 154.5 | 80 |
| D48/50-150-50T2-C48-3 | 48-50 | 19.2 | 50 | 60 | 111 | 160.9 | 80 |
- DC: Диапазон диаметров устанавливаемых головок
- DCONMS: Посадочный размер модульной головки
Комплектующие
| Ключ | Рукоятка ключа | |
| Обозначение | ||
| MDB D26/27-D34/35-3 | BLD H-W2.5x210 | SW6-T-SH |
| MDB D36/37-D42/43-3 | BLD H-W3.0x225 | SW6-T-SH |
| MDB D44/45-D48/50-3 | BLD H-W4.0x255 | SW6-T-SH |
- Открутите модульную головку от корпуса сверла с помощью ключа
