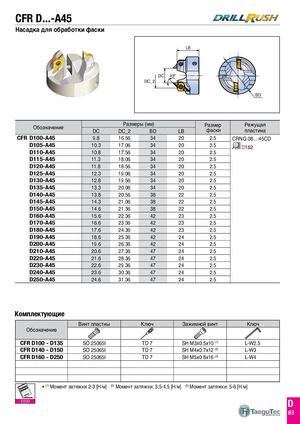

CFR D...-A45
Насадка для обработки фаски
LB
DC 45º DC_2 BD
| Размер | ы(мм) | Размер | Режущая | |||
| Обозначение | DC | DC2 | BD | LB | фаски | пластина |
| CFR D100-A45 | 9.8 | 16.56 | 34 | 20 | 2.5 | CRNG 08...-45CD |
| D105-A45 | 10.3 | 17.06 | 34 | 20 | 2.5 | D162 |
| D110-A45 | 10.8 | 17.56 | 34 | 20 | 2.5 | |
| D115-A45 | 11.3 | 18.06 | 34 | 20 | 2.5 | |
| D120-A45 | 11.8 | 18.56 | 34 | 20 | 2.5 | |
| D125-A45 | 12.3 | 19.06 | 34 | 20 | 2.5 | |
| D130-A45 | 12.8 | 19.56 | 34 | 20 | 2.5 | |
| D135-A45 | 13.3 | 20.06 | 34 | 20 | 2.5 | |
| D140-A45 | 13.8 | 20.56 | 38 | 22 | 2.5 | |
| D145-A45 | 14.3 | 21.06 | 38 | 22 | 2.5 | |
| D150-A45 | 14.6 | 21.36 | 38 | 22 | 2.5 | |
| D160-A45 | 15.6 | 22.36 | 42 | 23 | 2.5 | |
| D170-A45 | 16.6 | 23.36 | 42 | 23 | 2.5 | |
| D180-A45 | 17.6 | 24.36 | 42 | 23 | 2.5 | |
| D190-A45 | 18.6 | 25.36 | 42 | 24 | 2.5 | |
| D200-A45 | 19.6 | 26.36 | 42 | 24 | 2.5 | |
| D210-A45 | 20.6 | 27.36 | 47 | 24 | 2.5 | |
| D220-A45 | 21.6 | 28.36 | 47 | 24 | 2.5 | |
| D230-A45 | 22.6 | 29.36 | 47 | 24 | 2.5 | |
| D240-A45 | 23.6 | 30.36 | 47 | 24 | 2.5 | |
| D250-A45 | 24.6 | 31.36 | 47 | 24 | 2.5 |
Комплектующие
| Винт пластны | Ключ | Зажимной винт | Ключ | |
| Обозначение | ||||
| CFR D100- D135 | SO 25065I | TD 7 | SH M3x0.5x10(1) | L-W2.5 |
| CFR D140- D150 | SO 25065I | TD 7 | SH M4x0.7x12(2) | L-W3 |
| CFR D160- D250 | SO 25065I | TD 7 | SH M5x0.8x16(3) | L-W4 |
(1) Момент затяжки 2-3 [Н/м] (2) Момент затяжки: 3,5-4,5 [Н/м] (3) Момент затяжки: 5-6 [Н/м]
