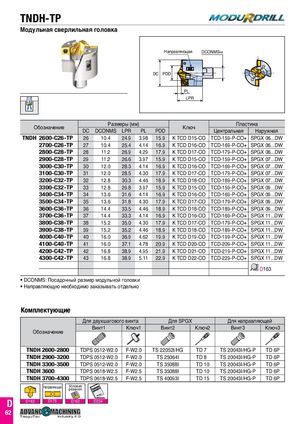

TNDH-TP
Модульная сверлильная головка
НаправляющаяGuide pad DCONMSh6
DC PDD
PL LPR
| Обозначение | Разм | еры(м | м) | Ключ | Плас | тина | ||
| DC | DCONMS | LPR | PL | PDD | Центральная | Наружная | ||
| TNDH 2600-C26-TP | 26 | 10.4 | 24.9 | 3.98 | 15.9 | K TCD D15-CO | TCD-159-P-CO+ | SPGX 06...DW |
| 2700-C26-TP | 27 | 10.4 | 25.4 | 4.14 | 16.9 | K TCD D16-CO | TCD-169-P-CO+ | SPGX 06...DW |
| 2800-C28-TP | 28 | 11.2 | 26.9 | 4.29 | 17.9 | K TCD D17-CO | TCD-179-P-CO+ | SPGX 06...DW |
| 2900-C28-TP | 29 | 11.2 | 26.6 | 3.97 | 15.9 | K TCD D15-CO | TCD-159-P-CO+ | SPGX 07...DW |
| 3000-C30-TP | 30 | 12.0 | 28.3 | 4.14 | 16.9 | K TCD D16-CO | TCD-169-P-CO+ | SPGX 07...DW |
| 3100-C30-TP | 31 | 12.0 | 28.5 | 4.30 | 17.9 | K TCD D17-CO | TCD-179-P-CO+ | SPGX 07...DW |
| 3200-C32-TP | 32 | 12.8 | 30.3 | 4.46 | 18.9 | K TCD D18-CO | TCD-189-P-CO+ | SPGX 07...DW |
| 3300-C32-TP | 33 | 12.8 | 29.8 | 3.97 | 15.9 | K TCD D15-CO | TCD-159-P-CO+ | SPGX 09...DW |
| 3400-C34-TP | 34 | 13.6 | 31.6 | 4.14 | 16.9 | K TCD D16-CO | TCD-169-P-CO+ | SPGX 09...DW |
| 3500-C34-TP | 35 | 13.6 | 31.8 | 4.30 | 17.9 | K TCD D17-CO | TCD-179-P-CO+ | SPGX 09...DW |
| 3600-C36-TP | 36 | 14.4 | 33.5 | 4.46 | 18.9 | K TCD D18-CO | TCD-189-P-CO+ | SPGX 09...DW |
| 3700-C36-TP | 37 | 14.4 | 33.3 | 4.14 | 16.9 | K TCD D16-CO | TCD-169-P-CO+ | SPGX 11...DW |
| 3800-C38-TP | 38 | 15.2 | 35.0 | 4.30 | 17.9 | K TCD D17-CO | TCD-179-P-CO+ | SPGX 11...DW |
| 3900-C38-TP | 39 | 15.2 | 35.2 | 4.46 | 18.9 | K TCD D18-CO | TCD-189-P-CO+ | SPGX 11...DW |
| 4000-C40-TP | 40 | 16.0 | 36.9 | 4.62 | 19.9 | K TCD D19-CO | TCD-199-P-CO+ | SPGX 11...DW |
| 4100-C40-TP | 41 | 16.0 | 37.1 | 4.78 | 20.9 | K TCD D20-CO | TCD-209-P-CO+ | SPGX 11...DW |
| 4200-C42-TP | 42 | 16.8 | 38.9 | 4.95 | 21.9 | K TCD D21-CO | TCD-219-P-CO+ | SPGX 11...DW |
| 4300-C42-TP | 43 | 16.8 | 38.9 | 5.11 | 22.9 | K TCD D22-CO | TCD-229-P-CO+ | SPGX 11...DW |
| D163 |
- DCONMS: Посадочный размер модульной головки
- Направляющую необходимо заказывать отдельно
Комплектующие
| Длядвухшаговог | о винта | Для SPG | X | Для направля | ющей |
| Обозначение Винт1 | Ключ1 | Винт2 | Ключ2 | Винт3 | Ключ3 |
| TNDH 2600-2800 TDPS 0512-W2.0 | F-W2.0 | TS 22052I/HG | TD 7 | TS 20043I/HG-P | TD 6P |
| TNDH 2900-3200 TDPS 0512-W2.0 | F-W2.0 | TS 25064I | TD 8 | TS 20043I/HG-P | TD 6P |
| TNDH 3300-3500 TDPS 0512-W2.0 | F-W2.0 | TS 35088I | TD 10 | TS 20043I/HG-P | TD 6P |
| TNDH 3600 TDPS 0618-W2.5 | F-W2.5 | TS 35088I | TD 10 | TS 20043I/HG-P | TD 6P |
| TNDH3700-4300 TDPS 0618-W2.5 | F-W2.5 | TS 40093I | TD 15 | TS 20043I/HG-P | TD 6P |
| D163 Условия резания D192 D179 Направляющая D234 | |||||
