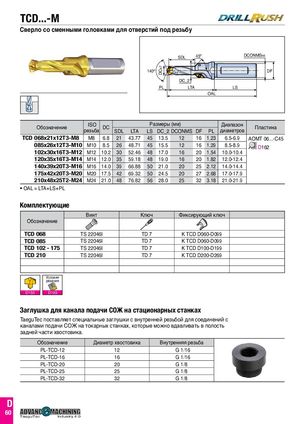

TCD...-M
Сверло со сменными головками для отверстий под резьбу
| SDL | 45º | DCONMSh6 | ||
| 140º | DF | |||
| DC_2 |
PL LTA LS
OAL
| ISO | Размеры (мм) | Диапазон | |||
| Обозначение | резьба DC | диаметров | Пластина | ||
| SDL LTA | LS DC_2 DCONMS DF PL |
| TCD 068x21x12T3-M8 | M8 | 6.8 21 43.77 45 13.5 12 | 16 1.23 | AOMT 06...-C45 6.5-6.9 |
| 085x26x12T3-M10 | M10 8.5 26 48.71 45 15.5 | 12 | 16 1.29 | D162 8.5-8.9 |
| 102x30x16T3-M12 | M12 10.2 30 52.46 48 17.0 | 16 | 20 1.54 10.0-10.4 | |
| 120x35x16T3-M14 | M14 12.0 35 59.18 48 19.0 | 16 | 20 1.82 12.0-12.4 | |
| 140x39x20T3-M16 | M16 14.0 39 66.88 50 21.0 | 20 | 25 2.12 14.0-14.4 | |
| 175x42x20T3-M20 | M20 17.5 42 69.32 50 24.5 | 20 | 27 2.68 17.0-17.9 | |
| 210x48x25T2-M24 | M24 21.0 48 76.82 56 28.0 | 25 | 32 3.18 21.0-21.9 |
- OAL = LTA+LS+PL
Комплектующие
| Винт | Ключ | Фиксирующий ключ | |
| Обозначение | |||
| TCD 068 | TS 22046I | TD 7 | K TCD D060-D099 |
| TCD 085 | TS 22046I | TD 7 | K TCD D060-D099 |
| TCD 102- 175 | TS 22046I | TD 7 | K TCD D100-D199 |
| TCD210 | TS 22046I | TD 7 | K TCD D200-D269 |
| D150 Условия резания D190 |
Заглушка для канала подачи СОЖ на стационарных станках
TaeguTec поставляет специальные заглушки с внутренней резьбой для соединений с каналами подачи СОЖ на токарных станках, которые можно вдавливать в полость задней части хвостовика.
| Обозначение | Диаметрхвостовика | Внутренняярезьба |
| PL-TCD-12 | 12 | G 1/16 |
| PL-TCD-16 | 16 | G 1/16 |
| PL-TCD-20 | 20 | G 1/8 |
| PL-TCD-25 | 25 | G 1/8 |
| PL-TCD-32 | 32 | G 1/8 |
