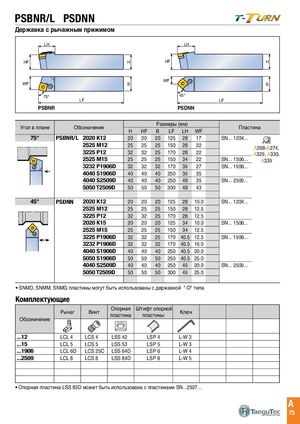

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 78
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
PSBNR/L PSDNN
LH LH LH
| HF | H | HF | H | ||||
| HF | H | ||||||
| WF | |||||||
| WF | WF | B | B | B | |||
| 75° | 45° |
| 75° | LF | LF | ||||
| LF | ||||||
| PSBNR | PSDNN | |||||
| LH | ||||||
| Размеры (мм) |
HF Угол в плане Обозначение Пластина
H H HF B LF LH WF
| PSBNR/L 75° 2020 K12 | 20 | 20 | 20 125 28 | 17 | SN... 1204... |
| 2525 M12 | 25 | 25 | 25 150 28 | 22 | A268-A274, |
| WF 3225 P12 | |||||
| B 32 | 32 | 25 170 28 | 22 | A329, A330, | |
| 2525 M15 | 25 | 25 | 25 150 34 | 22 | A339 SN... 1506... |
| 45° 3232 P1906D | 32 | 32 | 32 170 39 | 27 | SN... 1906... |
| LF | |||||
| 4040 S1906D | 40 | 40 | 40 250 39 | 35 | |
| 4040 S2509D | 40 | 40 | 40 250 48 | 35 | SN... 2509... |
| 5050 T2509D | 50 | 50 | 50 300 48 | 43 | |
| PSDNN 45° 2020 K12 | 20 | 20 | 20 125 28 10.0 | SN... 1204... | |
| 2525 M12 | 25 | 25 | 25 150 28 12.5 | ||
| 3225 P12 | 32 | 32 | 25 170 28 12.5 | ||
| 2020 K15 | 20 | 20 | 20 125 34 10.0 | SN... 1506... | |
| 2525 M15 | 25 | 25 | 25 150 34 12.5 | ||
| 3225 P1906D | 32 | 32 | 25 170 40.5 12.5 | SN... 1906... | |
| 3232 P1906D | 32 | 32 | 32 170 40.5 16.0 | ||
| 4040 S1906D | 40 | 40 | 40 250 40.5 20.0 | ||
| 5050 S1906D | 50 | 50 | 50 250 40.5 25.0 | ||
| 4040 S2509D | 40 | 40 | 40 250 49 20.0 | SN... 2509... | |
| 5050 T2509D | 50 | 50 | 50 300 49 25.0 |
- SNMD, SNMM, SNMG пластины могут быть использованы с державкой "-D" типа
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорно пластины | й Ключ | |
| Обозначение | |||||
| ...12 | LCL 4 | LCS 4 | LSS 42 | LSP 4 | L-W 3 |
| ...15 | LCL 5 | LCS 5 | LSS 53 | LSP 5 | L-W 3 |
| ...1906 | LCL 6D | LCS 25C | LSS 64D | LSP 6 | L-W 4 |
| ...2509 | LCL 8 | LCS 8 | LSS 84D | LSP 8 | L-W 5 |
- Опорная пластина LSS 85D может быть использована с пластинами SN...2507…
