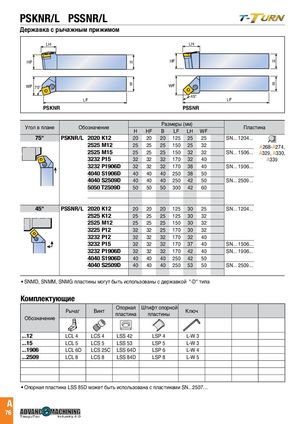

PSKNR/L PSSNR/L

LH LH LH

	HF		H	HF	H
HF		H
			B	WF	B

WF 75° B WF 75° 45° LF LF

LF PSKNR PSSNR LH Размеры (мм)

Угол в плане Обозначение Пластина

HF H H HF B LF LH WF

PSKNR/L 75° 2020 K12	20	20	20 125 25	25	SN... 1204...
2525 M12	25	25	25 150 25	32	A268-A274,
2525 M15B	25	25	25 150 32	32	A329, A330, SN... 1506...
WF 3232 P15	32	32	32 170 32	40	A339
45° 3232 P1906D	32	32	32 170 38	40	SN... 1906...
LF 4040 S1906D	40	40	40 250 38	50
4040 S2509D	40	40	40 250 42	50	SN... 2509...
5050 T2509D	50	50	50 300 42	60
PSSNR/L 45° 2020 K12	20	20	20 125 30	25	SN... 1204...
2525 K12	25	25	25 125 30	32
2525 M12	25	25	25 150 30	32
3225 P12	32	32	25 170 30	32
3232 P12	32	32	32 170 32	40
3232 P15	32	32	32 170 37	40	SN... 1506...
3232 P1906D	32	32	32 170 42	40	SN... 1906...
4040 S1906D	40	40	40 250 42	50
4040 S2509D	40	40	40 250 53	50	SN... 2509...

SNMD, SNMM, SNMG пластины могут быть использованы с державкой "-D" типа

Комплектующие

	Рычаг	Винт	Опорная пластина	Штифт опорной пластины	Ключ
Обозначение
...12	LCL 4	LCS 4	LSS 42	LSP 4	L-W 3
...15	LCL 5	LCS 5	LSS 53	LSP 5	L-W 3
...1906	LCL 6D	LCS 25C	LSS 64D	LSP 6	L-W 4
...2509	LCL 8	LCS 8	LSS 84D	LSP 8	L-W 5

TaeguTec Industry 4.0

Опорная пластина LSS 85D может быть использована с пластинами SN...2507…
