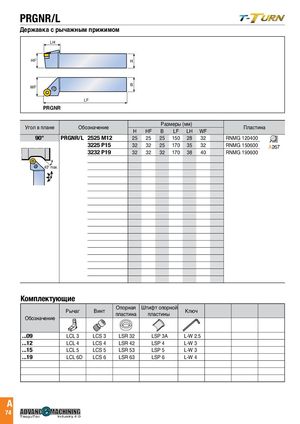

PRGNR/L

LH LH HF H HF H

WF B WF B LF LF PRGNR Размеры (мм)

Угол в плане Обозначение Пластина

H HF B LF LH WF

90°	PRGNR/L	2525 M12	25	25	25 150 28	32	RNMG 120400
		3225 P15	32	32	25 170 35	32	RNMG 150600	A267
		3232 P19	32	32	32 170 38	40	RNMG 190600

40° max. 40° max.

Комплектующие

	Рычаг	Винт	Опорная пластина	Штифт опорной пластины	Ключ
Обозначение
...09	LCL 3	LCS 3	LSR 32	LSP 3A	L-W 2.5
...12	LCL 4	LCS 4	LSR 42	LSP 4	L-W 3
...15	LCL 5	LCS 5	LSR 53	LSP 5	L-W 3
...19	LCL 6D	LCS 6	LSR 63	LSP 6	L-W 4
