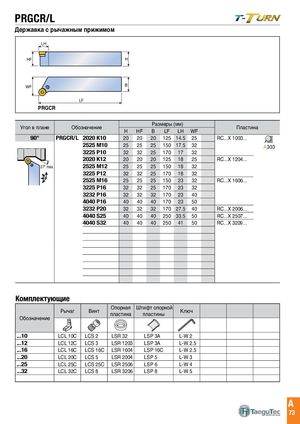

PRGCR/L

LH LH HF H HF H

WF B WF B LF LF PRGCR Размеры (мм)

Угол в плане Обозначение Пластина

	H	HF	B	LH WF LF
PRGCR/L 90° 2020 K10	20	20	20 125 14.5 25		RC...X 1003...
2525 M10	25	25	25 150 17.5 32		A303
3225 P10	32	32	25 170 17	32
2020 K1227° max.	20	20	20 125 18	25	RC...X 1204...
27° max. 2525 M12	25	25	25 150 18	32
3225 P12	32	32	25 170 18	32
2525 M16	25	25	25 150 23	32	RC...X 1606...
3225 P16	32	32	25 170 23	32
3232 P16	32	32	32 170 23	40
4040 P16	40	40	40 170 23	50
3232 P20	32	32	32 170 27.5 40		RC...X 2006...
4040 S25	40	40	40 250 33.5 50		RC...X 2507...
4040 S32	40	40	40 250 41	50	RC...X 3209...

Комплектующие

	Рычаг	Винт	Опорная пластина	Штифт опорной пластины	Ключ
Обозначение
...10	LCL 10C	LCS 2	LSR 32	LSP 3A	L-W 2
...12	LCL 12C	LCS 3	LSR 1203	LSP 3A	L-W 2.5
...16	LCL 16C	LCS 16C	LSR 1604	LSP 16C	L-W 2.5
...20	LCL 20C	LCS 5	LSR 2004	LSP 5	L-W 3
...25	LCL 25C	LCS 25C	LSR 2506	LSP 6	L-W 4
...32	LCL 32C	LCS 8	LSR 3206	LSP 8	L-W 5
