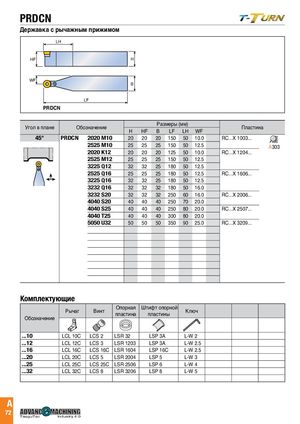

PRDCN
LH HF H HF H WF LH B WF LF B PRDCN LF Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LH WF LF | |
| PRDCN 45° 2020 M10 | 20 | 20 | 20 150 50 10.0 | RC...X 1003... |
| 2525 M10 | 25 | 25 | 25 150 50 12.5 | A303 |
| 2020 K12 | 20 | 20 | 20 125 50 10.0 | RC...X 1204... |
| 2525 M12 | 25 | 25 | 25 150 50 12.5 | |
| 3225 Q12 | 32 | 32 | 25 180 50 12.5 | |
| 2525 Q16 | 25 | 25 | 25 180 50 12.5 | RC...X 1606... |
| 3225 Q16 | 32 | 32 | 25 180 50 12.5 | |
| 3232 Q16 | 32 | 32 | 32 180 50 16.0 | |
| 3232 S20 | 32 | 32 | 32 250 60 16.0 | RC...X 2006... |
| 4040 S20 | 40 | 40 | 40 250 70 20.0 | |
| 4040 S25 | 40 | 40 | 40 250 80 20.0 | RC...X 2507... |
| 4040 T25 | 40 | 40 | 40 300 80 20.0 | |
| 5050 U32 | 50 | 50 | 50 350 90 25.0 | RC...X 3209... |
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Ключ | |
| Обозначение | |||||
| ...10 | LCL 10C | LCS 2 | LSR 32 | LSP 3A | L-W 2 |
| ...12 | LCL 12C | LCS 3 | LSR 1203 | LSP 3A | L-W 2.5 |
| ...16 | LCL 16C | LCS 16C | LSR 1604 | LSP 16C | L-W 2.5 |
| ...20 | LCL 20C | LCS 5 | LSR 2004 | LSP 5 | L-W 3 |
| ...25 | LCL 25C | LCS 25C | LSR 2506 | LSP 6 | L-W 4 |
| ...32 | LCL 32C | LCS 8 | LSR 3206 | LSP 8 | L-W 5 |
