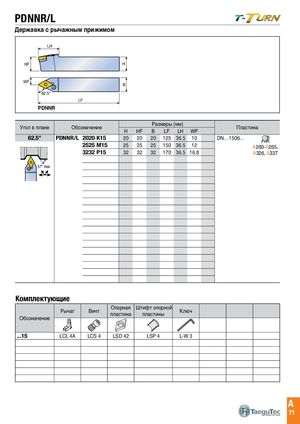

PDNNR/L
LH LH HF H HF H WF B WF 62.5° B LF 62.5° LF PDNNR Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | |||||
| 62.5° | PDNNR/L | 2020 K15 | 20 | 20 | 20 125 36.5 10 | DN... 1506... | |||
| 2525 M15 | 25 | 25 | 25 150 36.5 12 | A260-A265, | |||||
| 3232 P15 | 32 | 32 | 32 170 36.5 16.8 | A326, A337 |
57° max. 57° max.
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорно пластины | й Ключ | |
| Обозначение | |||||
| ...15 | LCL 4A | LCS 4 | LSD 42 | LSP 4 | L-W 3 |
