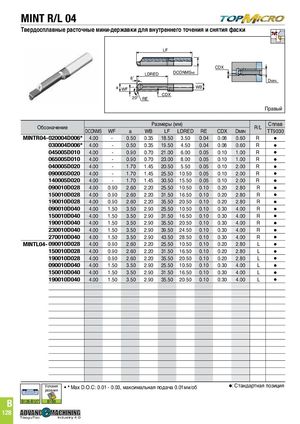

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 491

MINT R/L 04
Твердосплавные расточные мини-державки для внутреннего точения и снятия фаски

LF
LF

CDX
CDX
LDRED DCONMS
DCONMSh6h6
LDRED
8˚8˚ DD
MIN
MIN
aa WF WB
WB
WF
CDX
CDX
20°
20° RE
RE
Правый
Размеры (мм) Сплав
Обозначение R/L
DCONMS WF a WB LF LDRED RE CDX DMIN TT9030
MINTR04-020004D006* 4.00 - 0.50 0.35 18.50 3.50 0.04 0.08 0.60 R 
030004D006* 4.00 - 0.50 0.35 19.50 4.50 0.04 0.08 0.60 R 
045005D010 4.00 - 0.90 0.70 21.00 6.00 0.05 0.10 1.00 R 
065005D010 4.00 - 0.90 0.70 23.00 8.00 0.05 0.10 1.00 R 
040005D020 4.00 - 1.70 1.45 20.50 5.50 0.05 0.10 2.00 R 
090005D020 4.00 - 1.70 1.45 25.50 10.50 0.05 0.10 2.00 R 
140005D020 4.00 - 1.70 1.45 30.50 15.50 0.05 0.10 2.00 R 
090010D028 4.00 0.90 2.60 2.20 25.50 10.50 0.10 0.20 2.80 R 
150010D028 4.00 0.90 2.60 2.20 31.50 16.50 0.10 0.20 2.80 R 
190010D028 4.00 0.90 2.60 2.20 35.50 20.50 0.10 0.20 2.80 R 
090010D040 4.00 1.50 3.50 2.90 25.50 10.50 0.10 0.30 4.00 R 
150010D040 4.00 1.50 3.50 2.90 31.50 16.50 0.10 0.30 4.00 R 
190010D040 4.00 1.50 3.50 2.90 35.50 20.50 0.10 0.30 4.00 R 
230010D040 4.00 1.50 3.50 2.90 39.50 24.50 0.10 0.30 4.00 R 
270010D040 4.00 1.50 3.50 2.90 43.50 28.50 0.10 0.30 4.00 R 
MINTL04- 090010D028 4.00 0.90 2.60 2.20 25.50 10.50 0.10 0.20 2.80 L 
150010D028 4.00 0.90 2.60 2.20 31.50 16.50 0.10 0.20 2.80 L 
190010D028 4.00 0.90 2.60 2.20 35.50 20.50 0.10 0.20 2.80 L 
090010D040 4.00 1.50 3.50 2.90 25.50 10.50 0.10 0.30 4.00 L 
150010D040 4.00 1.50 3.50 2.90 31.50 16.50 0.10 0.30 4.00 L 
190010D040 4.00 1.50 3.50 2.90 35.50 20.50 0.10 0.30 4.00 L 


TaeguTec Industry 4.0
Условия • * Max D.O.C: 0.01 - 0.03, максимальная подача 0.01мм/об : Стандартная позиция
резания
