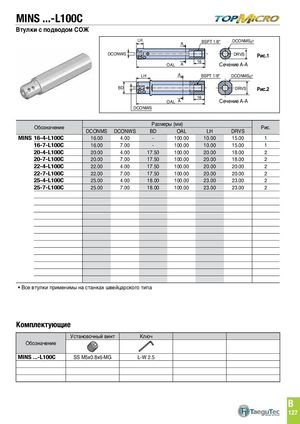

MINS ...-L100C
Втулки с подводом СОЖ
| LH | BSPT 1/8" | DCONMSg7 | |
| A |
| DCONWS | DRVS | Рис.1 | ||||
| 16 | Сечение A-A | |||||
| OAL | A |
| LH | A | BSPT 1/8" | DCONMS | |
| g7 |
| BD | DRVS | Рис.2 | |
| 16 |
OAL A Сечение A-A
DCONWS
| Размер | ы(мм) | ||||||
| Обозначение | DCONMS | DCONWS | BD | OAL | LH | DRVS | Рис. |
| MINS16-4-L100C | 16.00 | 4.00 | - | 100.00 | 10.00 | 15.00 | 1 |
| 16-7-L100C | 16.00 | 7.00 | - | 100.00 | 10.00 | 15.00 | 1 |
| 20-4-L100C | 20.00 | 4.00 | 17.50 | 100.00 | 20.00 | 18.00 | 2 |
| 20-7-L100C | 20.00 | 7.00 | 17.50 | 100.00 | 20.00 | 18.00 | 2 |
| 22-4-L100C | 22.00 | 4.00 | 17.50 | 100.00 | 20.00 | 20.00 | 2 |
| 22-7-L100C | 22.00 | 7.00 | 17.50 | 100.00 | 20.00 | 20.00 | 2 |
| 25-4-L100C | 25.00 | 4.00 | 18.00 | 100.00 | 23.00 | 23.00 | 2 |
| 25-7-L100C | 25.00 | 7.00 | 18.00 | 100.00 | 23.00 | 23.00 | 2 |
- Все втулки применимы на станках швейцарского типа
Комплектующие
| Установочный винт | Ключ | |
| Обозначение | ||
| MINS ...-L100C | SS M5x0.8x6-MG | L-W 2.5 |
