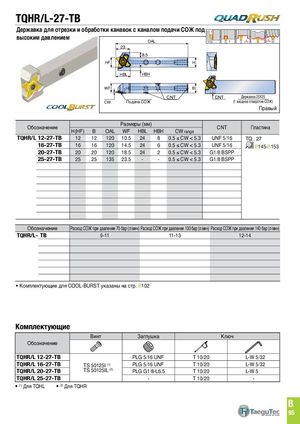

Державка для отрезки и обработки канавок с каналом подачи СОЖ под
OAL 23 8.5 HF H HBL HBH WF B
CNT CNT 25X25 holderДержавка 25Х25
CW Coolant outletПодача СОЖ (1 входное отверстие СОЖ)(1 coolant inlet)
Правый
| Обозначение | H(Hf) | B | OAL | Разме WF | ры(мм HBL | ) HBH | CWrange | CNt | Пластина |
| TQHR/L 12-27-TB | 12 | 12 | 120 | 10.5 | 24 | 8 | 0.5 ≤ CW < 5.3 | uNf 5/16 | tQ.. 27 |
| 16-27-TB | 16 | 16 | 120 | 14.5 | 24 | 6 | 0.5 ≤ CW < 5.3 | uNf 5/16 | B145-B153 |
| 20-27-TB | 20 | 20 | 120 | 18.5 | 24 | 2 | 0.5 ≤ CW < 5.3 | G1/8 BSPP | |
| 25-27-TB | 25 | 25 | 135 | 23.5 | - | - | 0.5 ≤ CW < 5.3 | G1/8 BSPP |
| Обозначение | РасходСОЖ придавлении 70 бар (л/мин | ) РасходСОЖ придавлении 100 бар (л/мин) РасходСОЖ придавлении 140 бар (л/мин) |
| TQHR/L- TB | 9-11 | 11-13 12-14 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Винт | Заглушка | К | люч | |
| Обозначение | ||||
| TQHR/L 12-27-TB | PLG 5/16 uNf | t 10/20 | L-W 5/32 | |
| TQHR/L 16-27-TB | tS 50125I(1) | PLG 5/16 uNf | t 10/20 | L-W 5/32 |
| TQHR/L 20-27-TB | tS 50125IL(2) | PLG G1/8-L6.5 | t 10/20 | L-W 5 |
| TQHR/L 25-27-TB | - | t 10/20 | - |
(1) Для tQHL (2) Для tQHR
