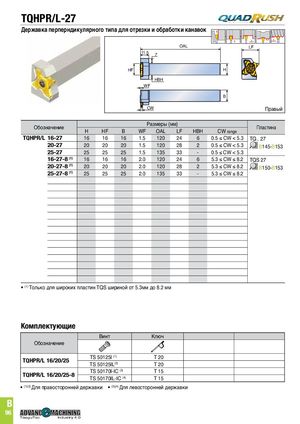

TQHPR/L-27
Державка перперндикулярного типа для отрезки и обработки канавок
OAL LF 11.5 7 HF H HBH WF B CW Правый Размеры (мм) Обозначение Пластина
| H | Hf | B | WF | OAL | Lf | HBH | CW range | ||
| TQHPR/L 16-27 | 16 | 16 | 16 | 1.5 | 120 | 24 | 6 | 0.5 ≤ CW < 5.3 tQ.. 27 | |
| 20-27 | 20 | 20 | 20 | 1.5 | 120 | 28 | 2 | 0.5 ≤ CW < 5.3 | B145-B153 |
| 25-27 | 25 | 25 | 25 | 1.5 | 135 | 33 | - | 0.5 ≤ CW < 5.3 | |
| 16-27-8 (1) | 16 | 16 | 16 | 2.0 | 120 | 24 | 6 | 5.3 ≤ CW ≤ 8.2 tQS 27 | |
| 20-27-8 (1) | 20 | 20 | 20 | 2.0 | 120 | 28 | 2 | 5.3 ≤ CW ≤ 8.2 | B150-B153 |
| 25-27-8 (1) | 25 | 25 | 25 | 2.0 | 135 | 33 | - | 5.3 ≤ CW ≤ 8.2 |
- (1) Только для широких пластин tQS шириной от 5.3мм до 8.2 мм
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| THPR/L 16/20/25 | tS 50125I(1) | t 20 |
| Q | tS 50125IL(2) | t 20 |
| TQHPR/L 16/20/258 | tS 50170I-IC(3) | t 15 |
| - | tS 50170IL-IC(4) | t 15 |
TaeguTec Industry 4.0
- (1)(3) Для правосторонней державки
- (2)(4) Для левосторонней державки
