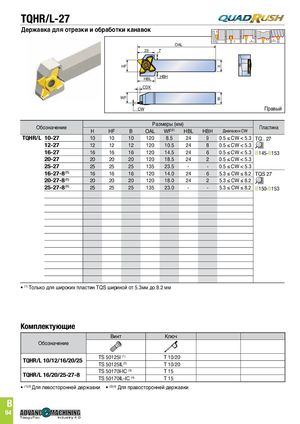

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 457
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
Державка для отрезки и обработки канавок
OAL 23 7
HF H HBL HBH CDX WF B CW Правый Размеры (мм) Обозначение Пластина
| H | Hf | B | OAL | WF(2) | HBL | HBH | Диапазон CW | ||
| TQHR/L 10-27 | 10 | 10 | 10 | 120 | 8.5 | 24 | 9 | 0.5 ≤ CW < 5.3 tQ.. 27 | |
| 12-27 | 12 | 12 | 12 | 120 | 10.5 | 24 | 8 | 0.5 ≤ CW < 5.3 | |
| 16-27 | 16 | 16 | 16 | 120 | 14.5 | 24 | 6 | 0.5 ≤ CW < 5.3 | B145-B153 |
| 20-27 | 20 | 20 | 20 | 120 | 18.5 | 24 | 2 | 0.5 ≤ CW < 5.3 | |
| 25-27 | 25 | 25 | 25 | 135 | 23.5 | - | - | 0.5 ≤ CW < 5.3 | |
| 16-27-8 (1) | 16 | 16 | 16 | 120 | 14.0 | 24 | 6 | 5.3 ≤ CW ≤ 8.2 tQS 27 | |
| 20-27-8 (1) | 20 | 20 | 20 | 120 | 18.0 | 24 | 2 | 5.3 ≤ CW ≤ 8.2 | |
| 25-27-8 (1) | 25 | 25 | 25 | 135 | 23.0 | - | - | 5.3 ≤ CW ≤ 8.2 | B150-B153 |
- (1) Только для широких пластин tQS шириной от 5.3мм до 8.2 мм
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| THR/L 10/12/16/20/25 | tS 50125I(1) | t 10/20 |
| Q | tS 50125IL(2) | t 10/20 |
| THR/L 16/20/25278 | tS 50170I-IC(3) | t 15 |
| Q -- | tS 50170IL-IC(4) | t 15 |
TaeguTec Industry 4.0
- (1)(3) Для левосторонней державки
- (2)(4) Для правосторонней державки
