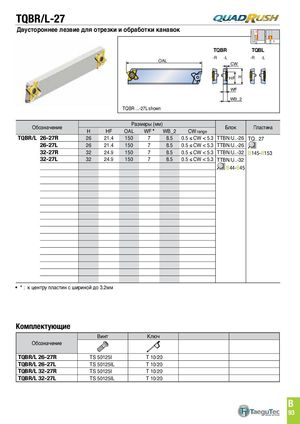

TQBR/L-27
Двустороннее лезвие для отрезки и обработки канавок
OAL
tQBR ...-27L shown
TQBR TQBL
-R -L -R -L
CW HF H WF WB_2
| Обозначение | H | Hf | Раз OAL | меры(м WF | м) WB2 | CWrange | Блок | Пластина |
| TQBR/L 26-27R | 26 | 21.4 | 150 | 7 | 8.5 | 0.5 ≤ CW < 5.3 | ttBN/u..-26 | tQ.. 27 |
| 26-27L | 26 | 21.4 | 150 | 7 | 8.5 | 0.5 ≤ CW < 5.3 | ttBN/u..-26 | |
| 32-27R | 32 | 24.9 | 150 | 7 | 8.5 | 0.5 ≤ CW < 5.3 | ttBN/u..-32 | B145-B153 |
| 32-27L | 32 | 24.9 | 150 | 7 | 8.5 | 0.5 ≤ CW < 5.3 | ttBN/u..-32 B44-B45 |
- * : к центру пластин с шириной до 3.2мм
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TQBR/L 26-27R | tS 50125I | t 10/20 |
| TQBR/L 26-27L | tS 50125IL | t 10/20 |
| TQBR/L 32-27R | tS 50125I | t 10/20 |
| TQBR/L 32-27L | tS 50125IL | t 10/20 |
