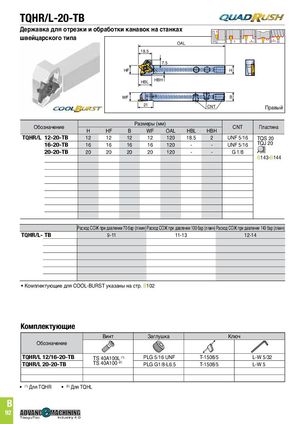

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 455
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
Державка для отрезки и обработки канавок на станках
швейцарского типа
OAL 18.5 7.5 HF H HBL HBH WF B
21 CNT CNTПравый25X25 holder type
(1 coolant inlet)
| Обо | значение | Ра | змеры(м | м) | CNt | Пластина | ||||
| H | Hf | B | WF | OAL | HBL | HBH | ||||
| TQHR/L | 12-20-TB | 12 | 12 | 12 | 12 | 120 | 18.5 | 2 | uNf 5/16 | tQS 20 |
| 16-20-TB | 16 | 16 | 16 | 16 | 120 | - | - | uNf 5/16 | tQJ 20 | |
| 20-20-TB | 20 | 20 | 20 | 20 | 120 | - | - | G 1/8 | B143-B144 | |
| TQHR/L- | TB | РасходСОЖ | придавлени 9-11 | и 70 бар (л/м | ин)Расход | СОЖ придавл 11- | ении 100 бар 13 | (л/мин)Рас | ходСОЖ придавл 12-1 | ении 140 бар (л/мин) 4 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Винт | Заглушка | Кл | юч | |
| Обозначение | ||||
| TQHR/L 12/16-20-TB | tS 40A100L(1) | PLG 5/16 uNf | t-1508/5 | L-W 5/32 |
| TQHR/L 20-20-TB | tS 40A100(2) | PLG G1/8-L6.5 | t-1508/5 | L-W 5 |
TaeguTec Industry 4.0
- (1) Для tQHR (2) Для tQHL
