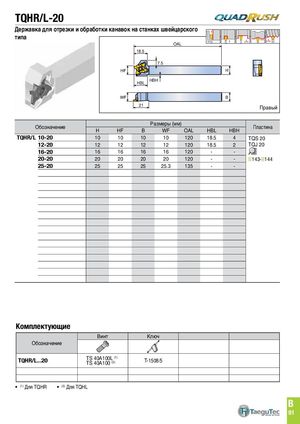

Державка для отрезки и обработки канавок на станках швейцарского
типа
OAL 18.5 7.5 HF H HBL HBH WF B 21 Правый Размеры (мм) Обозначение Пластина
| H | Hf | B | WF | OAL | HBL | HBH | ||
| TQHR/L 10-20 | 10 | 10 | 10 | 10 | 120 | 18.5 | 4 | tQS 20 |
| 12-20 | 12 | 12 | 12 | 12 | 120 | 18.5 | 2 | tQJ 20 |
| 16-20 | 16 | 16 | 16 | 16 | 120 | - | - | |
| 20-20 | 20 | 20 | 20 | 20 | 120 | - | - | B143-B144 |
| 25-20 | 25 | 25 | 25 | 25.3 | 135 | - | - |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TQHR/L...20 | tS 40A100L(1) tS 40A100(2) | t-1508/5 |
- (1) Для tQHR (2) Для tQHL
