Каталог TaeguTec вращающиеся инструменты 2020 - 2021

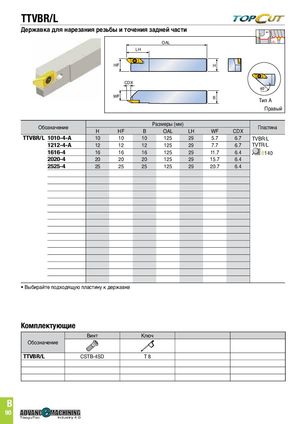

TTVBR/L
Державка для нарезания резьбы и точения задней части
OAL LH OAL LH HF H
HF CDX H
WF B CDX 40˚ WF B
Тип А 40˚ Правый Размеры (мм) Обозначение Пластина
| H | Hf | B | OAL | LH | WF | CDX | ||
| TTVBR/L 1010-4-A | 10 | 10 | 10 | 125 | 29 | 5.7 | 6.7 | tVBR/L |
| 1212-4-A | 12 | 12 | 12 | 125 | 29 | 7.7 | 6.7 | tVtR/L |
| 1616-4 | 16 | 16 | 16 | 125 | 29 | 11.7 | 6.4 | B140 |
| 2020-4 | 20 | 20 | 20 | 125 | 29 | 15.7 | 6.4 | |
| 2525-4 | 25 | 25 | 25 | 125 | 29 | 20.7 | 6.4 |
- Выбирайте подходящую пластину к державке
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTVBR/L | CSTB-4SD | t 8 |
