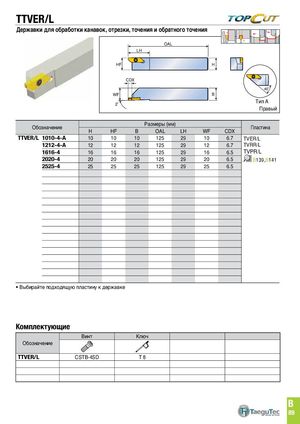

TTVER/L
Державки для обработки канавок, отрезки, точения и обратного точения
OAL OAL LH LH HF H HF H CDX CDX
WF B 40˚
WF 2˚ B
40˚ Тип А 2˚ Правый
Размеры (мм) Обозначение Пластина
| H | Hf | B | OAL | LH | WF | CDX | ||
| TTVER/L 1010-4-A | 10 | 10 | 10 | 125 | 29 | 10 | 6.7 | tVeR/L |
| 1212-4-A | 12 | 12 | 12 | 125 | 29 | 12 | 6.7 | tVRR/L |
| 1616-4 | 16 | 16 | 16 | 125 | 29 | 16 | 6.5 | tVPR/L |
| 2020-4 | 20 | 20 | 20 | 125 | 29 | 20 | 6.5 | B139,B141 |
| 2525-4 | 25 | 25 | 25 | 125 | 29 | 25 | 6.5 |
- Выбирайте подходящую пластину к державке
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTVER/L | CSTB-4SD | t 8 |
