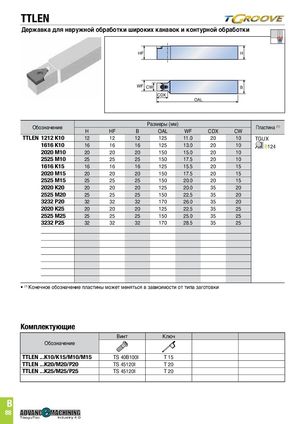

TTLEN
Державка для нвружной обработки широких канавок и контурной обработки
HF H
WF CW B CDX OAL
Размеры (мм) Обозначение Пластина (1)
| H | Hf | B | OAL | WF | CDX | CW | |
| TTLEN 1212 K10 | 12 | 12 | 12 | 125 | 11.0 | 20 | tGuX 10 |
| 1616 K10 | 16 | 16 | 16 | 125 | 13.0 | 20 | B124 10 |
| 2020 M10 | 20 | 20 | 20 | 150 | 15.0 | 20 | 10 |
| 2525 M10 | 25 | 25 | 25 | 150 | 17.5 | 20 | 10 |
| 1616 K15 | 16 | 16 | 16 | 125 | 15.5 | 20 | 15 |
| 2020 M15 | 20 | 20 | 20 | 150 | 17.5 | 20 | 15 |
| 2525 M15 | 25 | 25 | 25 | 150 | 20.0 | 20 | 15 |
| 2020 K20 | 20 | 20 | 20 | 125 | 20.0 | 35 | 20 |
| 2525 M20 | 25 | 25 | 25 | 150 | 22.5 | 35 | 20 |
| 3232 P20 | 32 | 32 | 32 | 170 | 26.0 | 35 | 20 |
| 2020 K25 | 20 | 20 | 20 | 125 | 22.5 | 35 | 25 |
| 2525 M25 | 25 | 25 | 25 | 150 | 25.0 | 35 | 25 |
| 3232 P25 | 32 | 32 | 32 | 170 | 28.5 | 35 | 25 |
- (1) Конечное обозначение пластины может меняться в зависимости от типа заготовки
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTLEN ...K10/K15/M10/M15 | tS 40B100I | t 15 |
| TTLEN ...K20/M20/P20 | tS 45120I | t 20 |
| TTLEN ...K25/M25/P25 | tS 45120I | t 20 |
