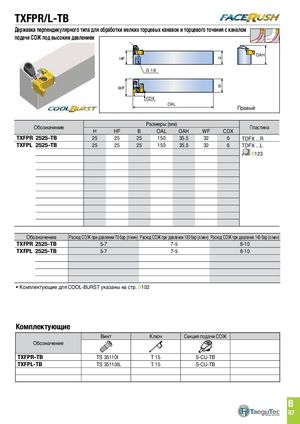

TXFPR/L-TB
Державка перпендикулярного типа для обработки мелких торцевых канавок и торцевого точения с каналом
подачи СОЖ под высоким давлением
OAH HF H G 1/8 WF B CDX OAL Правый Размеры (мм) Обозначение Пластина
| H | Hf | B | OAL | OAH | WF | CDX | ||
| TXFPR 2525-TB | 25 | 25 | 25 | 150 | 35.5 | 32 | 6 | tdfX ...R |
| TXFPL 2525-TB | 25 | 25 | 25 | 150 | 35.5 | 32 | 6 | tdfX ...L |
B123
Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин)
| TXFPR 2525-TB | 5-7 | 7-9 | 8-10 |
| TXFPL 2525-TB | 5-7 | 7-9 | 8-10 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Винт | Ключ | Секция подачи СОЖ | |
| Обозначение | |||
| TXFPR-TB | tS 35110I | t 15 | S-CU-TB |
| TXFPL-TB | tS 35110IL | t 15 | S-CU-TB |
