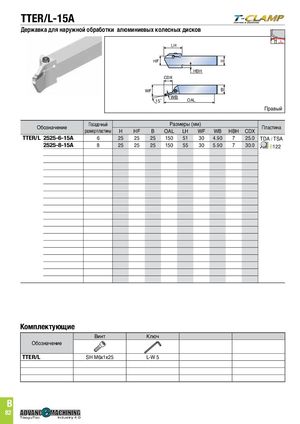

TTER/L-15A
Державка для наружной обработки алюминиевых колесных дисков
LH HF H HBH CDX WF B WB 15˚ OAL 22.5˚ Правый Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H | Hf | B | OAL | LH | WF | WB | HBH | CDX | |||||
| TTER/L 2525-6-15A | 6 | 25 | 25 | 25 | 150 | 51 | 30 | 4.90 | 7 | 25.0 | tdA / tSA | ||
| 2525-8-15A | 8 | 25 | 25 | 25 | 150 | 55 | 30 | 5.90 | 7 | 30.0 | B122 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTER/L | SH M6x1x25 | L-W 5 |
