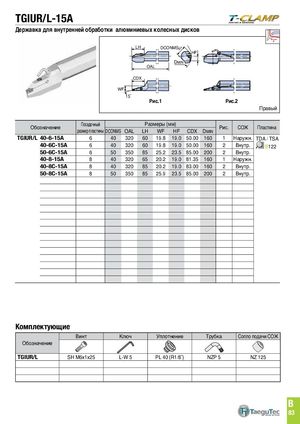

TGIUR/L-15A
Державка для внутренней обработки алюминиевых колесных дисков
| WF | L 15˚ CD | Р OA H X | ис.1 L DCO | DMIN NMSg7 | HF | Ри | с.2 | Правый | |||
| Обозначение | Посадочный размерпластины | dCONMS | OAL | Ра LH | змеры( WF | мм) Hf | CDX | DMIN | Рис. | СОЖ | Пластина |
| TGIUR/L 40-6-15A | 6 | 40 | 320 | 60 | 19.8 | 19.0 | 50.00 | 160 | 1 | Наружн. | tdA / tSA |
| 40-6C-15A | 6 | 40 | 320 | 60 | 19.8 | 19.0 | 50.00 | 160 | 2 | Внутр. | B122 |
| 50-6C-15A | 6 | 50 | 350 | 85 | 25.2 | 23.5 | 85.00 | 200 | 2 | Внутр. | |
| 40-8-15A | 8 | 40 | 320 | 65 | 20.2 | 19.0 | 81.35 | 160 | 1 | Наружн. | |
| 40-8C-15A | 8 | 40 | 320 | 85 | 20.2 | 19.0 | 83.00 | 160 | 2 | Внутр. | |
| 50-8C-15A | 8 | 50 | 350 | 85 | 25.9 | 23.5 | 85.00 | 200 | 2 | Внутр. |
Комплектующие
| Винт | Ключ | Уплотнение | Трубка | Сопло подачи СОЖ | |
| Обозначение | |||||
| TGIUR/L | SH M6x1x25 | L-W 5 | PL 40(R1/8˝) | NZP 5 | NZ 125 |
