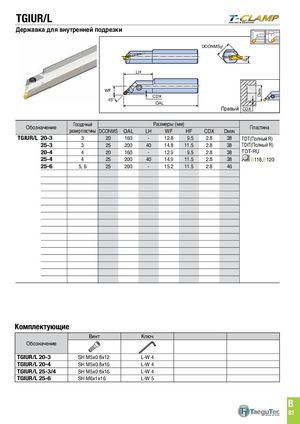

TGIUR/L
Державка для внутренней подрезки
DCONMSg7 HF LH
WF CDX 45˚ OAL Правый CDX Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| dCONMS OAL | LH | WF | Hf | CDX | DMIN | ||||
| TGIUR/L 20-3 | 3 | 20 | 160 | - | 12.8 | 9.5 | 2.8 | 38 | tdt(Полный R) |
| 25-3 | 3 | 25 | 200 | 40 | 14.8 | 11.5 | 2.8 | 38 | tdIt(Полный R) |
| 20-4 | 4 | 20 | 160 | - | 12.9 | 9.5 | 2.8 | 38 | tdt-Ru |
| 25-4 | 4 | 25 | 200 | 40 | 14.9 | 11.5 | 2.8 | 38 | B118,B120 |
| 25-6 | 5, 6 | 25 | 200 | - | 15.2 | 11.5 | 2.8 | 46 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TGIUR/L 20-3 | SH M5x0.8x12 | L-W 4 |
| TGIUR/L 20-4 | SH M5x0.8x16 | L-W 4 |
| TGIUR/L 25-3/4 | SH M5x0.8x16 | L-W 4 |
| TGIUR/L 25-6 | SH M6x1x16 | L-W 5 |
