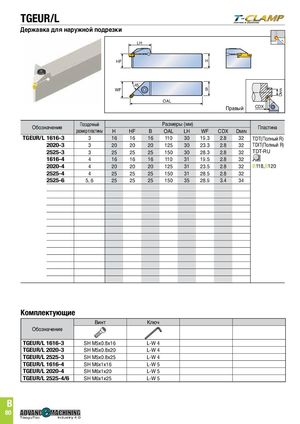

TGEUR/L
Державка для наружной подрезки
LH
HF H
45˚ WF B OAL Правый CDX Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H | Hf | B | OAL | LH | WF | CDX | DMIN | |||
| TGEUR/L 1616-3 | 3 | 16 | 16 | 16 | 110 | 30 | 19.3 | 2.8 | 32 | tdt(Полный R) |
| 2020-3 | 3 | 20 | 20 | 20 | 125 | 30 | 23.3 | 2.8 | 32 | tdIt(Полный R) |
| 2525-3 | 3 | 25 | 25 | 25 | 150 | 30 | 28.3 | 2.8 | 32 | tdt-Ru |
| 1616-4 | 4 | 16 | 16 | 16 | 110 | 31 | 19.5 | 2.8 | 32 | |
| 2020-4 | 4 | 20 | 20 | 20 | 125 | 31 | 23.5 | 2.8 | 32 | B118,B120 |
| 2525-4 | 4 | 25 | 25 | 25 | 150 | 31 | 28.5 | 2.8 | 32 | |
| 2525-6 | 5, 6 | 25 | 25 | 25 | 150 | 35 | 28.9 | 3.4 | 34 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TGEUR/L 1616-3 | SH M5x0.8x16 | L-W 4 |
| TGEUR/L 2020-3 | SH M5x0.8x20 | L-W 4 |
| TGEUR/L 2525-3 | SH M5x0.8x25 | L-W 4 |
| TGEUR/L 1616-4 | SH M6x1x16 | L-W 5 |
| TGEUR/L 2020-4 | SH M6x1x20 | L-W 5 |
| TGEUR/L 2525-4/6 | SH M6x1x25 | L-W 5 |
