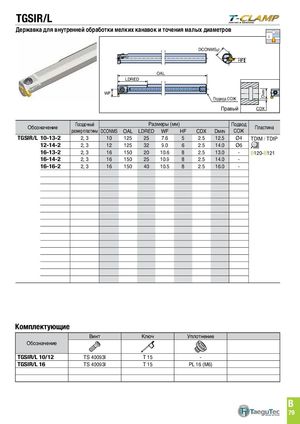

TGSIR/L
Державка для внутренней обработки мелких канавок и точения малых диаметров
| WF | LDRE | D | OAL | DCON | Пр Coolant MSg7 Подвод | авый inlet HF СОЖ | CDX DMIN | |||
| Обозначение | Посадочный размерпластины | dCONMS | OAL | Раз LdRed | меры(м WF | м) Hf | CDX | DMIN | Подвод СОЖ | Пластина |
| TGSIR/L 10-13-2 | 2,3 | 10 | 125 | 25 | 7.6 | 5 | 2.5 | 12.5 | Ø4 | tdIM / tdIP |
| 12-14-2 | 2,3 | 12 | 125 | 32 | 9.0 | 6 | 2.5 | 14.0 | Ø6 | |
| 16-13-2 | 2,3 | 16 | 150 | 20 | 10.6 | 8 | 2.5 | 13.0 | - | B120-B121 |
| 16-14-2 | 2,3 | 16 | 150 | 25 | 10.9 | 8 | 2.5 | 14.0 | - | |
| 16-16-2 | 2,3 | 16 | 150 | 40 | 10.5 | 8 | 2.5 | 16.0 | - |
Комплектующие
| Винт | Ключ | Уплотнение | |
| Обозначение | |||
| TGSIR/L 10/12 | tS 40093I | t 15 | - |
| TGSIR/L 16 | tS 40093I | t 15 | PL 16(M6) |
