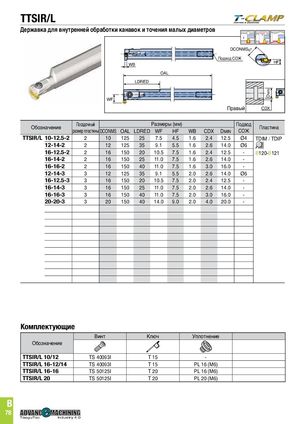

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 441
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TTSIR/L
Державка для внутренней обработки канавок и точения малых диаметров
DCONMSDCONMSg7g7 DCONMSg7 Coolant inletCoolant inletПодвод СОЖ HFHF
WB Coolant inlet HF
WB WB OAL OAL OAL
LDREDLDRED LDRED WFWF WF Правый CDX
| Посадочный | Размеры (мм) | Подвод | ||
| Обозначение | размер пластины | СОЖ | Пластина |
| dCONMS OAL LdRed | WF | Hf | WB | CDX DMIN | ||||||
| TTSIR/L 10-12.5-2 | 2 | 10 | 125 | 25 | 7.5 | 4.5 | 1.6 | 2.4 | 12.5 | tdIM / tdIP Ø4 |
| 12-14-2 | 2 | 12 | 125 | 35 | 9.1 | 5.5 | 1.6 | 2.6 | 14.0 | Ø6 |
| 16-12.5-2 | 2 | 16 | 150 | 20 | 10.5 | 7.5 | 1.6 | 2.4 | 12.5 | B120-B121 - |
| 16-14-2 | 2 | 16 | 150 | 25 | 11.0 | 7.5 | 1.6 | 2.6 | 14.0 | - |
| 16-16-2 | 2 | 16 | 150 | 40 | 11.0 | 7.5 | 1.6 | 3.0 | 16.0 | - |
| 12-14-3 | 3 | 12 | 125 | 35 | 9.1 | 5.5 | 2.0 | 2.6 | 14.0 | Ø6 |
| 16-12.5-3 | 3 | 16 | 150 | 20 | 10.5 | 7.5 | 2.0 | 2.4 | 12.5 | - |
| 16-14-3 | 3 | 16 | 150 | 25 | 11.0 | 7.5 | 2.0 | 2.6 | 14.0 | - |
| 16-16-3 | 3 | 16 | 150 | 40 | 11.0 | 7.5 | 2.0 | 3.0 | 16.0 | - |
| 20-20-3 | 3 | 20 | 150 | 40 | 14.0 | 9.0 | 2.0 | 4.0 | 20.0 | - |
Комплектующие
| Винт | Ключ | Уплотнение | |
| Обозначение | |||
| TTSIR/L 10/12 | tS 40093I | t 15 | - |
| TTSIR/L 16-12/14 | tS 40093I | t 15 | PL 16(M6) |
| TTSIR/L 16-16 | tS 50125I | t 20 | PL 16(M6) |
| TTSIR/L 20 | tS 50125I | t 20 | PL 20(M6) |
